So gehen Sie vor
- 1 Instrument montieren. Halter am Lenker oder im Cockpit befestigen. Der Tacho darf den Lenkeinschlag nicht behindern und muss im Blickfeld liegen.
- 2 Strom anschließen. Masse (31) an Rahmen oder Massepunkt, Zündungsplus (15) an das geschaltete Kabel vom Zündschloss, beim DB-01R zusätzlich Dauerplus (30) an die Batterie.
- 3 Kontrollleuchten verbinden. Blinker, Fernlicht, Leerlauf und Öl an die Pluskabel der Verbraucher oder an die Kontrollleuchten-Anschlüsse des Kabelbaums legen.
- 4 Magnet und Sensor setzen. Magnet mit der N-Seite zum Sensor in eine Bremsscheibenschraube setzen oder kleben, Sensor gegenüber mit etwa 5 mm Abstand fixieren.
- 5 Radumfang einstellen. Radumfang in mm (DB-01R, XR-SA) oder Justiercode aus der Tabelle (XR-S, XR-SR) eingeben und die Zahl der Magnete angeben.
- 6 Anzeige prüfen. Rad drehen, Probefahrt machen, Anzeige mit einem GPS-Tacho vergleichen und den Code bei Bedarf in der letzten Stelle korrigieren.
Welche Kabel hat ein Koso-Tacho?
Alle hier beschriebenen Koso-Instrumente arbeiten mit 12 V Gleichspannung und bekommen ihr Geschwindigkeitssignal von einem Sensor, an dem ein Magnet am Rad vorbeiläuft. Eine mechanische Tachowelle entfällt. Die Kabel teilen sich bei allen Modellen in drei Gruppen:
| Gruppe | Zweck | Typische Adern |
|---|---|---|
| Stromkabel | Versorgung, Tankanzeige | Masse (31), Zündungsplus (15), Dauerplus (30), Tankgeber, Öl |
| Kontrollleuchtenkabel | Anzeigen im Display | Blinker links/rechts, Fernlicht, Leerlauf, Warnleuchte |
| Sensorkabel | Geschwindigkeit, Drehzahl | Radsensor mit Stecker, beim DB-01R und XR-SR Drehzahlleitung |
Die Kabelfarben am Koso-Kabelbaum sind je nach Modell verschieden. Die Farben am Roller hängen vom Hersteller ab. Halten Sie deshalb immer den Schaltplan Ihres Rollers bereit und prüfen Sie Plus und Masse vor dem Anklemmen mit dem Multimeter.
Sicherheit: Klemmen Sie vor dem Arbeiten am Kabelbaum den Minuspol der Batterie ab. Ein Kurzschluss am Dauerplus kann Kabel schmelzen lassen. Die Herstelleranleitungen empfehlen den Einbau durch eine Fachwerkstatt, wenn Ihnen Grundkenntnisse in Kfz-Elektrik fehlen.
Koso-Tacho anschließen: Anleitungen je Modell

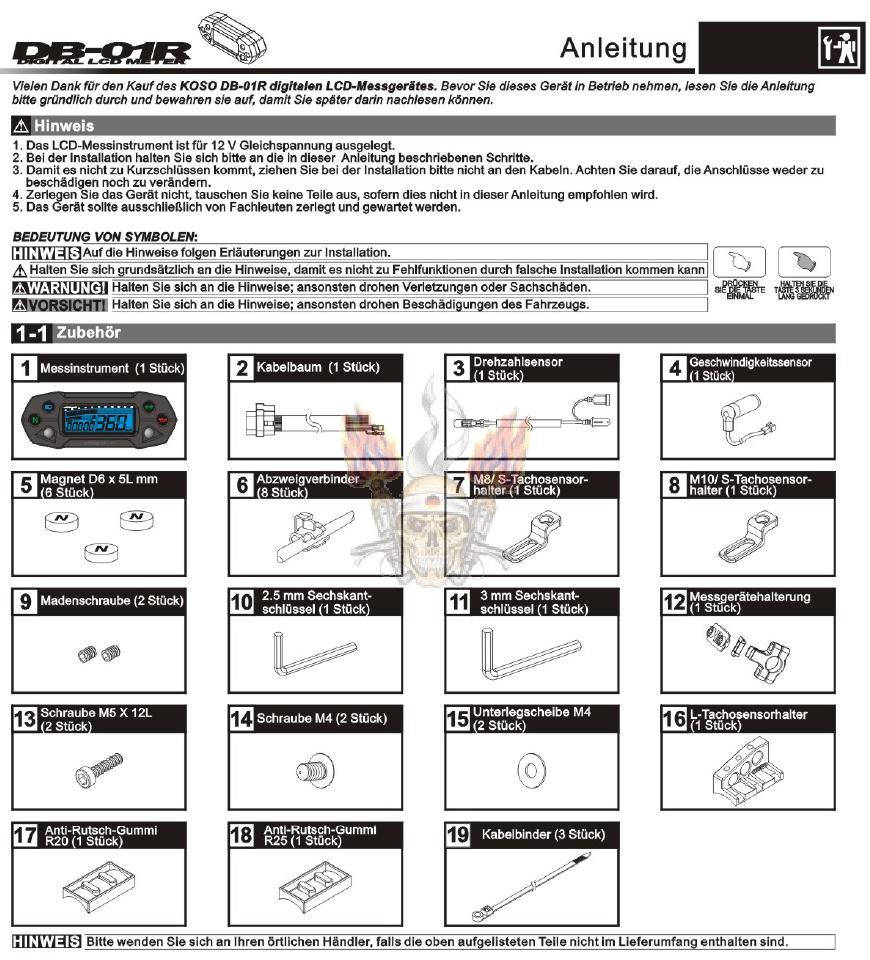

Koso DB-01R anschließen und einstellen

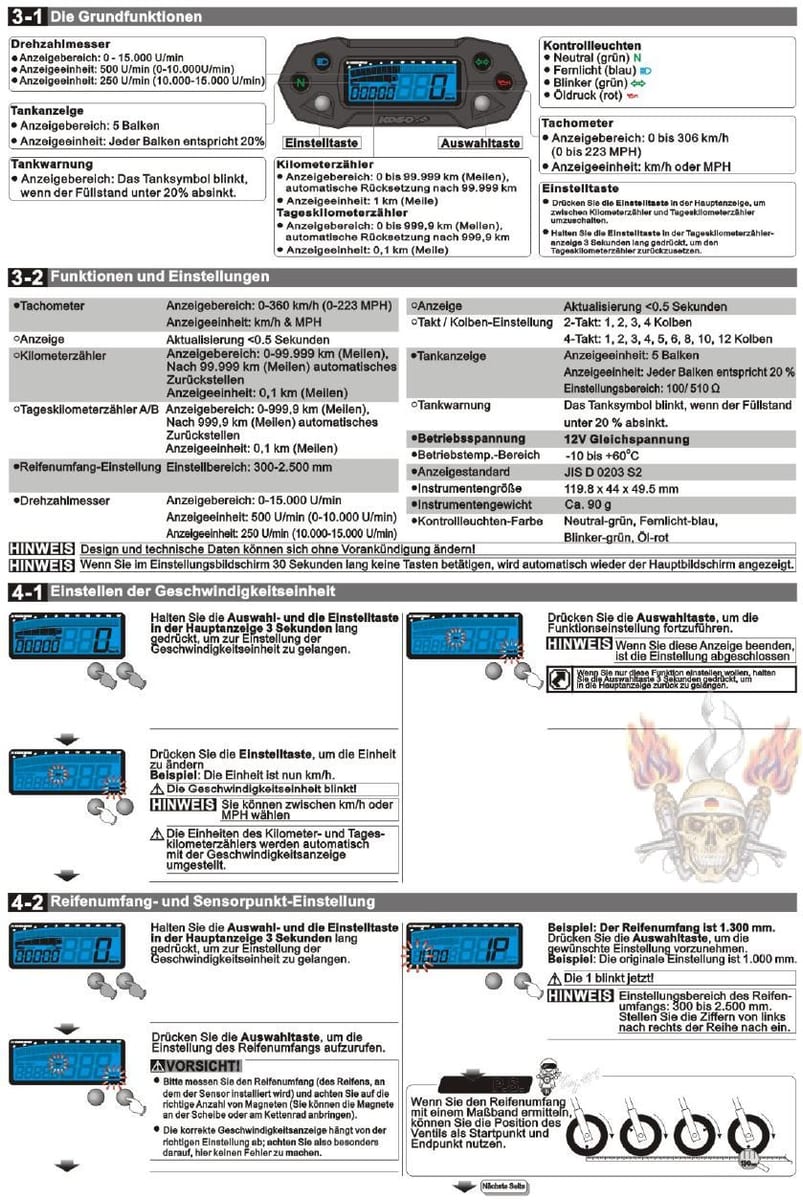

Der DB-01R ist ein kompaktes LCD-Instrument mit Tacho (0 bis 360 km/h), Drehzahlmesser (bis 15.000 U/min), Tankanzeige, Kilometer- und zwei Tageskilometerzählern. Zum Lieferumfang gehören unter anderem der Geschwindigkeitssensor, ein Drehzahlsensor, sechs Magnete (D6 × 5 mm), Sensorhalter für M8 und M10 sowie acht Abzweigverbinder.

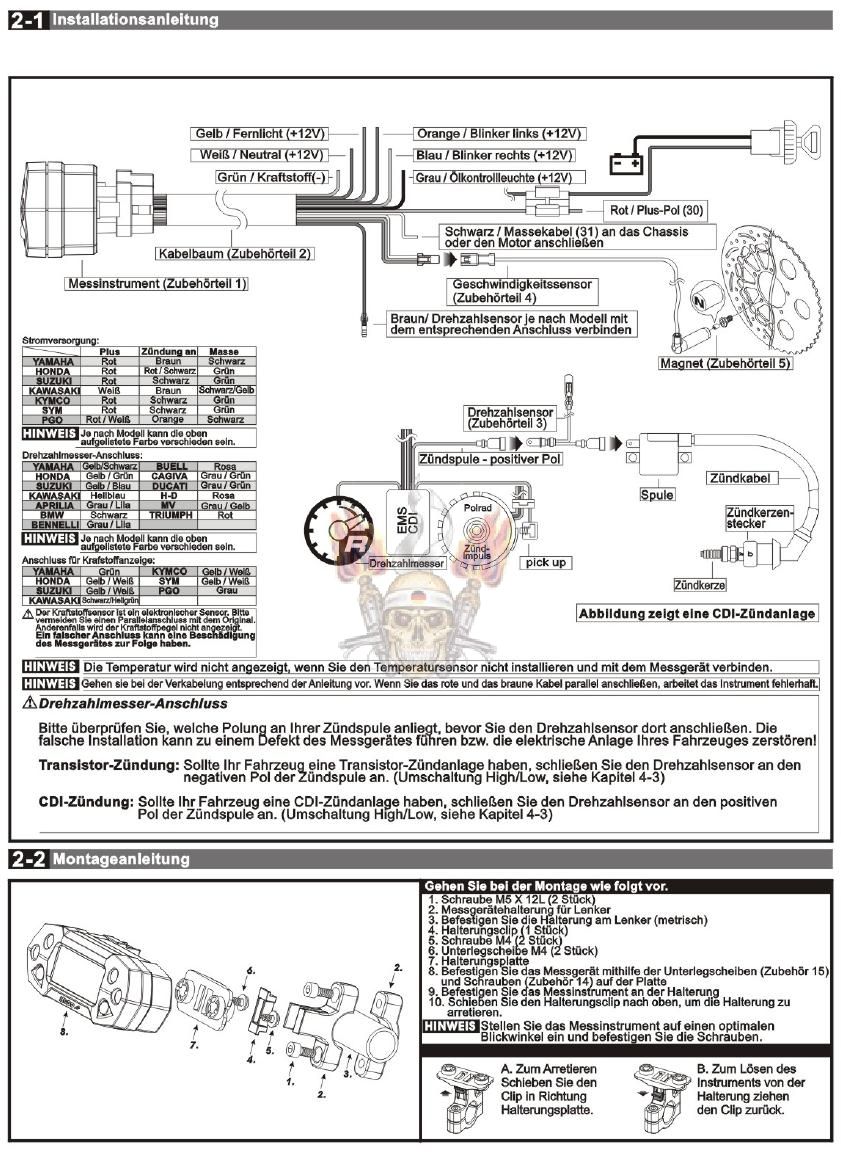

Kabelbelegung DB-01R (laut Koso-Anleitung):
| Kabelfarbe | Anschluss |
|---|---|
| Rot | Plus-Pol (30), Dauerplus |
| Schwarz | Masse (31), an Rahmen oder Motor |
| Gelb | Fernlicht (+12 V) |
| Weiß | Leerlauf/Neutral (Anleitung: +12 V) |
| Grün | Kraftstoffgeber (−) |
| Orange | Blinker links (+12 V) |
| Blau | Blinker rechts (+12 V) |
| Grau | Öl-Kontrollleuchte (+12 V) |
| Braun | Drehzahlsignal, je nach Modell an den passenden Anschluss |
Die Anleitung nennt zur Orientierung auch die Kabelfarben am Fahrzeug. Je nach Modell können sie abweichen:
| Hersteller | Plus | Zündung an | Masse |
|---|---|---|---|
| Yamaha | Rot | Braun | Schwarz |
| Honda | Rot | Rot/Schwarz | Grün |
| Suzuki | Rot | Schwarz | Grün |
| Kymco | Rot | Schwarz | Grün |
| SYM | Rot | Schwarz | Grün |
Für die Tankanzeige gibt Koso folgende Geberkabel an: Yamaha Grün, Honda, Suzuki, Kymco und SYM Gelb/Weiß. Der Tankgeber ist ein elektronischer Sensor. Schließen Sie ihn nicht parallel zur Originalanzeige an, sonst zeigt der Koso den Füllstand nicht an. Laut Anleitung arbeitet das Instrument fehlerhaft, wenn das rote und das braune Kabel parallel angeschlossen werden.
Drehzahlsensor: Bei CDI-Zündung kommt der mitgelieferte Drehzahlsensor an den Pluspol der Zündspule, bei Transistorzündung an den Minuspol. Prüfen Sie die Polung an der Zündspule vorher. Ein falscher Anschluss kann laut Koso das Instrument oder die Bordelektrik beschädigen.

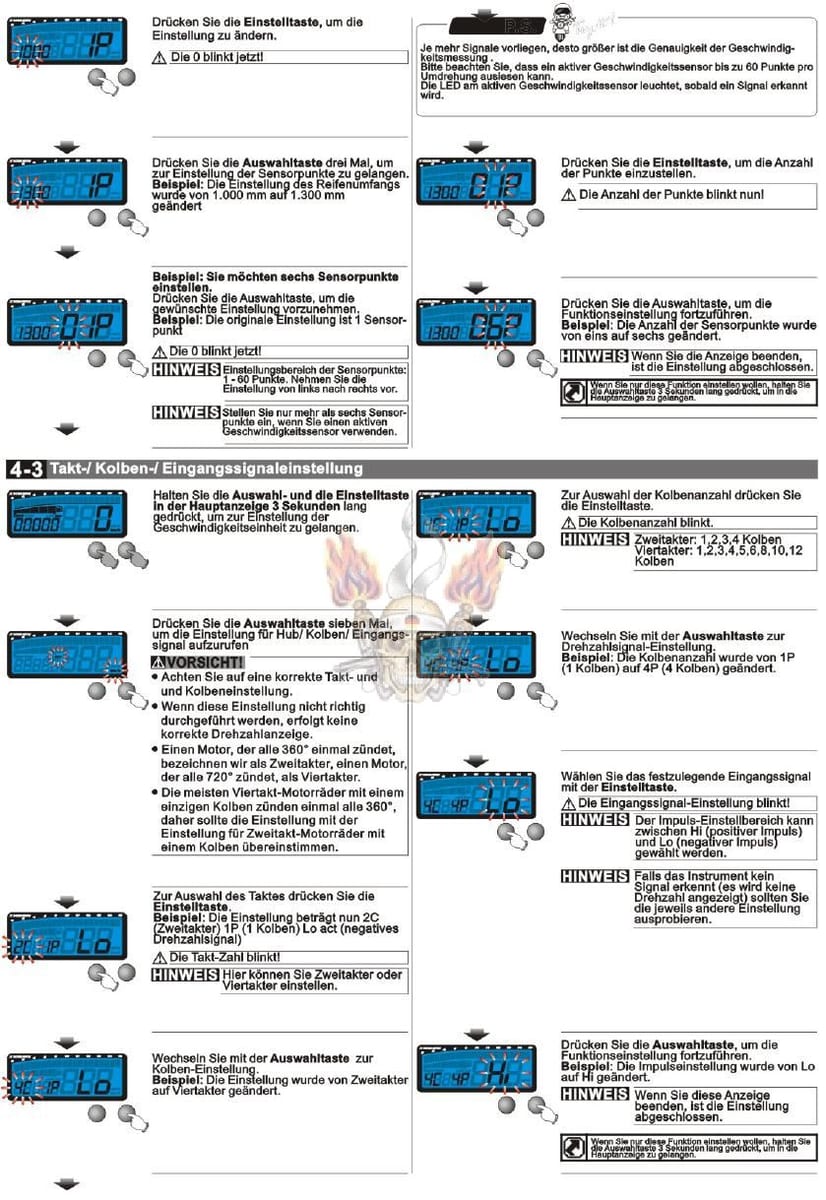

Einstellen (DB-01R):
- Auswahl- und Einstelltaste in der Hauptanzeige 3 Sekunden gedrückt halten. Mit der Einstelltaste km/h oder MPH wählen.
- Auswahltaste drücken: Reifenumfang einstellen. Bereich 300 bis 2.500 mm, Werkseinstellung 1.000 mm. Die blinkende Ziffer ändern Sie mit der Einstelltaste, mit der Auswahltaste springen Sie zur nächsten Stelle.
- Sensorpunkte einstellen: 1 bis 60, Werkseinstellung 1. Mehr als sechs Punkte nur mit aktivem Geschwindigkeitssensor.
- Takt, Zylinder und Eingangssignal: Auswahltaste in der Einstellung siebenmal drücken. Ein 50-ccm-Zweitakter mit einem Zylinder ist „2C 1P“. Als Eingangssignal wählen Sie „Lo“ oder „Hi“. Zeigt der Drehzahlmesser nichts an, die andere Einstellung probieren.

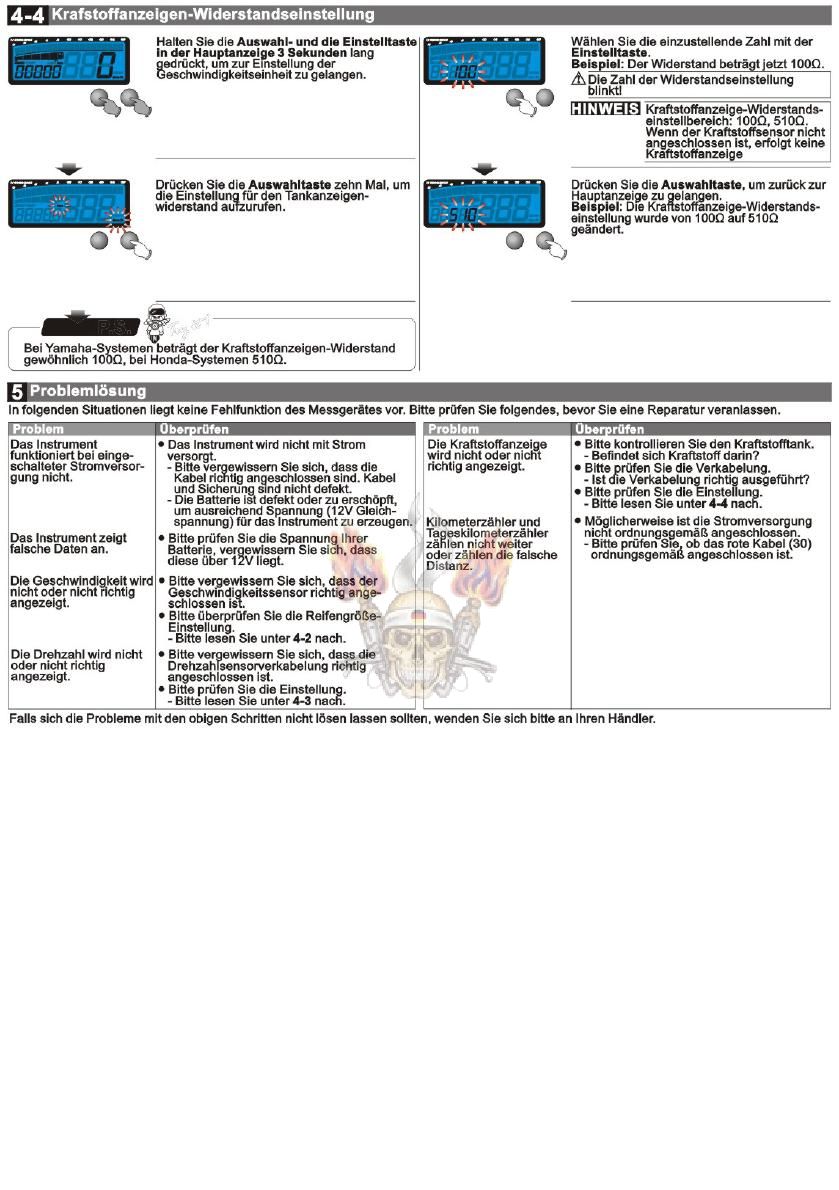

- Tankgeber-Widerstand: Auswahltaste zehnmal drücken, 100 Ω oder 510 Ω wählen. Laut Koso haben Yamaha-Systeme meist 100 Ω, Honda-Systeme 510 Ω.
Wird 30 Sekunden lang keine Taste gedrückt, springt das Instrument zurück in die Hauptanzeige.

Koso XR-S und XR-SA anschließen und einstellen
Der XR-S ist ein kleiner Digitaltacho mit Geschwindigkeit, Tages- und Gesamtkilometern, Tanksymbol und Kontrollleuchten. Er lässt sich für Radgrößen von 8 bis 21 Zoll programmieren. Die Beleuchtung ist eine fest eingebaute LED. Der XR-SA ist die Variante für Quads und ATV mit gleichem Anschlussschema.
Stromkabel XR-S / XR-SA (vieradrig):
| Kabelfarbe | Anschluss |
|---|---|
| Schwarz | Plus (15) vom Zündschloss, nur bei „On“ unter Spannung |
| Grün | Masse (31) |
| Gelb | Kraftstoffgeber (−), ohne Tankgeber frei lassen |
| Rot | Öl (+12 V/−), je nach Ausstattung frei |
Kontrollleuchtenkabel XR-S / XR-SA (fünfadrig):
| Kabelfarbe | Anschluss |
|---|---|
| Schwarz | Blinker rechts (+12 V) |
| Grün | Blinker links (+12 V) |
| Gelb | Fernlicht (+12 V) |
| Rot | Leerlaufschalter (−) |
| Blau | XR-S: Warnblinker (+12 V), bei einfacher Ausstattung frei; XR-SA: Öldruck (+/−) |
Das dreiadrige Sensorkabel stecken Sie direkt ans Instrument.

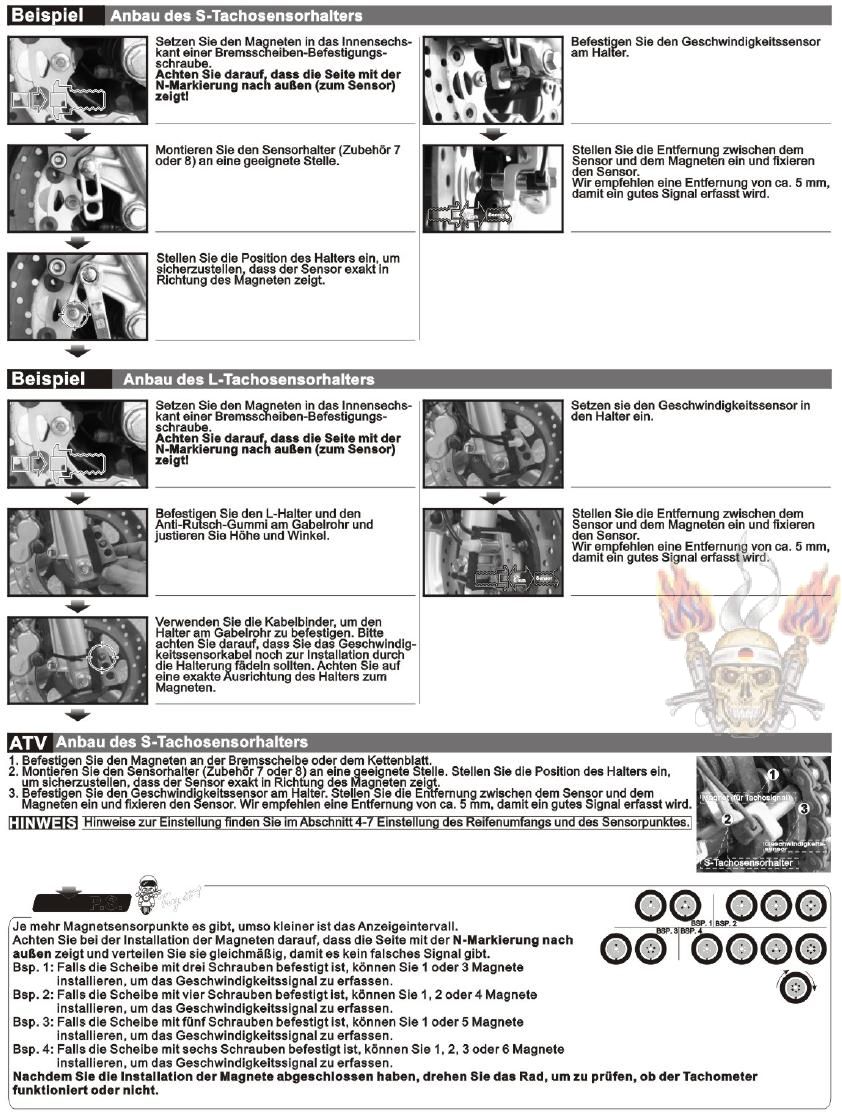

Montage am Vorderrad: Setzen Sie den Magneten in den Innensechskant einer Bremsscheibenschraube oder kleben Sie ihn mit Zweikomponentenkleber an Bremsscheibenträger oder Felge. Das „N“ muss zum Sensor zeigen. Den Sensorhalter zuerst locker an der Gabel befestigen, den Sensor gegenüber dem Magneten ausrichten und mit der Madenschraube fixieren. Die deutsche XR-S-Anleitung nennt maximal 8 mm Abstand, Koso empfiehlt beim DB-01R und XR-SA etwa 5 mm. Drehen Sie danach das Rad: Es darf nirgends am Sensor streifen. Das Kabel so verlegen, dass es beim Einfedern und Lenken nicht unter Zug gerät.
Einstellen (XR-S):
- Zündung einschalten, beide Taster vorn gedrückt halten und die Zündung zweimal aus- und wieder einschalten.
- Die untere Zeile blinkt. Mit dem linken Taster ändern Sie Ziffer oder Buchstaben, mit dem rechten Taster wechseln Sie zur nächsten Stelle.
- Den Justiercode aus der Reifentabelle eingeben.
- Zündung aus- und wieder einschalten: Der Code ist gespeichert.
Die Zeichen laufen in der Reihenfolge 0-1-2-3-4-5-6-7-8-9-A-B-C-D-E-F. Je höher der Wert, desto schneller zeigt der Tacho an. Die Feinabstimmung erfolgt über die letzte Stelle.

Einstellen (XR-SA): Im Hauptmenü die MODE-Taste 3 Sekunden halten. Mit SET wählen Sie die Stelle, mit MODE den Wert. Der Reifenumfang wird hier in Millimetern eingegeben (0 bis 2.999 mm), danach die Magnetanzahl (1 bis 6). Mit SET kehren Sie ins Hauptmenü zurück. Für km/h oder MPH SET gedrückt halten und MODE einmal drücken.

Koso XR-SR anschließen und einstellen
Der XR-SR ist das größere Instrument mit Tacho, Drehzahlmesser, Temperaturanzeige (Sensor PT1/8), Uhr, Stoppuhr sowie Speicher für Höchstgeschwindigkeit und Höchstdrehzahl. Der Speicher läuft über eine CR2032-Knopfzelle. Ohne eingesetzte Zelle lässt sich laut Koso das Einstellmenü nicht öffnen.
Kabelbelegung XR-SR:
| Kabel | Farbe | Anschluss |
|---|---|---|
| Strom | Schwarz | Plus vom Zündschloss (12 V) |
| Strom | Grün | Masse |
| Strom | Gelb | Kraftstoffgeber (−) |
| Strom | Rot | Öl (+12 V/−) |
| Kontrollleuchten | Grün | Blinker (+12 V) |
| Kontrollleuchten | Gelb | Fernlicht (+12 V) |
| Kontrollleuchten | Rot | Leerlauf (−) |
| Kontrollleuchten | Blau | Back-up (+12 V) |
| Kontrollleuchten | Schwarz | Warnleuchte (−) |
| Drehzahl | Blau/Gelb | um das Zündkabel wickeln, nicht anschließen |
| Temperatur | Steckkabel | Sensor PT1/8, Adapter M10 bis M18 erhältlich |
Koso nennt für den Zündschloss-Anschluss diese Fahrzeugfarben: Yamaha und Honda Plus Braun, Minus Schwarz; Suzuki und SYM Plus Schwarz, Minus Grün. Das Tankgeberkabel ist bei Yamaha, Honda, Suzuki und SYM Gelb/Weiß.

Radumfang einstellen (XR-SR):
- Zündschlüssel auf „OFF“, Batteriespannung muss anliegen.
- Die Tasten 2, 3 und 4 gleichzeitig drücken. Die Anzeige geht aus.
- Zündschlüssel in dieser Folge drehen: ON – OFF – ON – OFF – ON.
- In der Anzeige blinkt „1-49“. Blinkt nichts, den Vorgang wiederholen.
- Mit Taste 1 wechseln Sie die Stelle, mit Taste 2 ändern Sie den Wert. Den Code entnehmen Sie der Tabelle „Tire Size Adjustment Reference“.
- Probefahrt machen. Stimmt die Anzeige, Zündschlüssel auf „OFF“: Die Einstellung ist gespeichert.
Während der Einstellung darf der Schlüssel nicht auf „OFF“ stehen, sonst geht die Eingabe verloren. Uhr (Taste 2), Stoppuhr (Taste 4) und Höchstwert-Speicher (Taste 3) stellen Sie nur im Stand ein.

Koso GP-Style und RX1N
Für den GP-Style-Tacho im Peugeot Speedfight 2 gilt laut Koso-Plan diese Steckerbelegung:
| Pin | Funktion | Pin | Funktion |
|---|---|---|---|
| 1 | unbelegt | 7 | Blinker links (+12 V) |
| 2 | Benzinstandsensor (−) | 8 | Blinker rechts (+12 V) |
| 3 | Masse (−) | 9 | Power (+12 V) |
| 4 | Fernlicht (+12 V) | 10 | Wegfahrsperre (+12 V) |
| 5 | Öldruck (+12 V) | 11 | Wegfahrsperre (−) |
| 6 | Öldruck (+12 V) | 12 | Wassertemperatur (−) |
Das Drehzahlsensorkabel kommt an den Pluspol der Zündspule. Den vollständigen Plan finden Sie im PDF Koso GP-Style Speedfight 2. Für den Koso RX1N gibt es die Einbauanleitung und die Bedienungsanleitung als PDF.

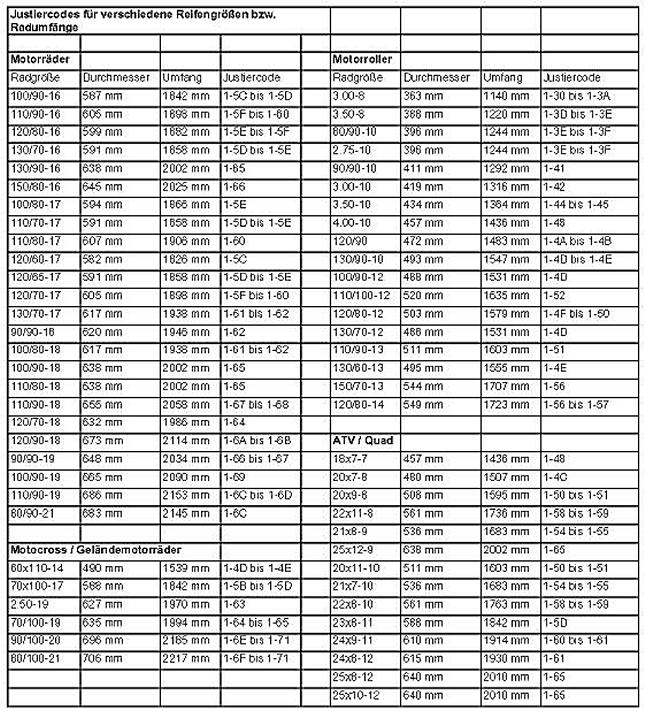

Koso-Tacho einstellen: Welcher Code passt zu meinem Reifen?
Die Geschwindigkeit stimmt nur, wenn der Tacho den richtigen Abrollumfang kennt. DB-01R und XR-SA erwarten den Umfang in Millimetern. XR-S und XR-SR arbeiten mit Justiercodes. Werte aus der Koso-Tabelle für Rollerreifen:
| Reifen | Umfang | Justiercode |
|---|---|---|
| 3.00-8 | 1.140 mm | 1-39 bis 1-3A |
| 3.50-8 | 1.220 mm | 1-3D bis 1-3E |
| 80/90-10 | 1.244 mm | 1-3E bis 1-3F |
| 90/90-10 | 1.292 mm | 1-41 |
| 3.00-10 | 1.316 mm | 1-42 |
| 3.50-10 | 1.364 mm | 1-44 bis 1-45 |
| 120/90-10 | 1.483 mm | 1-4A bis 1-4B |
| 130/90-10 | 1.547 mm | 1-4D bis 1-4E |
| 100/90-12 | 1.531 mm | 1-4D |
| 120/80-12 | 1.579 mm | 1-4F bis 1-50 |
| 130/70-12 | 1.531 mm | 1-4D |
| 110/90-13 | 1.603 mm | 1-51 |
| 130/60-13 | 1.555 mm | 1-4E |
| 120/80-14 | 1.723 mm | 1-56 bis 1-57 |

Steht Ihr Reifen nicht in der Liste, messen Sie den Umfang selbst: Ventil unten markieren, Rad eine volle Umdrehung auf ebenem Boden abrollen, bis das Ventil wieder unten steht, Strecke mit dem Maßband messen. Dann den Code wählen, dessen Umfang am nächsten liegt. Bei Abweichung korrigieren Sie die letzte Stelle des Codes.
Mehrere Magnete: Mehr Magnete bedeuten eine schnellere Aktualisierung der Anzeige. Verteilen Sie sie gleichmäßig. Bei drei Bremsscheibenschrauben passen 1 oder 3 Magnete, bei vier Schrauben 1, 2 oder 4, bei sechs Schrauben 1, 2, 3 oder 6. Die eingestellte Magnetzahl muss mit der montierten übereinstimmen.
Koso-Tacho zeigt nichts an: Was tun?
| Problem | Wahrscheinliche Ursache | Prüfen |
|---|---|---|
| Display bleibt dunkel | Kein Zündungsplus oder keine Masse | Spannung an Schwarz bzw. Rot (je nach Modell) mit Multimeter messen, Sicherung prüfen |
| Anzeige flackert, falsche Werte | Batteriespannung zu niedrig | Batterie über 12 V? Ladespannung prüfen |
| Keine Geschwindigkeit | Sensorabstand zu groß, Magnet verdreht | Abstand ca. 5 mm, N-Seite zum Sensor, Stecker fest |
| Geschwindigkeit falsch | Radumfang oder Magnetzahl falsch | Code bzw. Umfang neu eingeben, Magnetzahl abgleichen |
| Keine Drehzahl | Drehzahlleitung oder Signalart falsch | Pol der Zündspule prüfen, beim DB-01R „Hi“/„Lo“ wechseln |
| Kilometer zählen nicht weiter | Dauerplus fehlt | Rotes Kabel (30) am Batterieplus? |
| Keine Tankanzeige | Geber falsch oder parallel angeschlossen | Geberkabel direkt anschließen, Widerstand 100/510 Ω einstellen |
| XR-SR speichert nicht | Knopfzelle leer | CR2032 tauschen, Einstellungen neu vornehmen |
Funktioniert nach diesen Schritten nichts, messen Sie am Stecker des Instruments nach, ob bei eingeschalteter Zündung 12 V zwischen Plus und Masse anliegen. Fehlt die Spannung, liegt der Fehler im Kabelbaum oder Zündschloss, nicht am Tacho.
Ist ein Koso-Tacho im Straßenverkehr erlaubt?
Für die Instrumente der Koso-DB-Serie (DB-01R, DB-01R+, DB-01RN, DB-02R+, DB-EX-02, DB-03R) gibt es eine Allgemeine Betriebserlaubnis nach § 22 StVZO mit der Nummer 91398. Laut TÜV-Gutachten ist der Einsatz an 2- und 3-rädrigen Kraftfahrzeugen mit nationaler oder europäischer Typgenehmigung möglich. Eine Abnahme durch einen Prüfer ist nicht erforderlich, wenn die Montageanleitung beachtet wird. Erkennbar ist die ABE am aufgedruckten Typzeichen „KBA 91398“ auf der Gehäuserückseite.
Ältere Geräte oder andere Baureihen tragen dieses Zeichen nicht immer. Ohne ABE oder Abnahme erlischt nach § 19 StVZO die Betriebserlaubnis des Rollers, wenn durch den Umbau eine Gefährdung von Verkehrsteilnehmern zu erwarten ist. Ob das bei einem Nachrüsttacho ohne Zeichen zutrifft, entscheidet im Zweifel der Prüfer. Mehr dazu im Ratgeber Typenschild und ABE.
Werkzeug und Teile
-
Koso DB-01RN mit ABE
Nachfolger des DB-01R mit Drehzahlmesser; KBA-Typzeichen auf dem Gehäuse prüfen.
Auf Amazon ansehen ↗ -
Abzweigverbinder und Kabelschuhe
Für saubere Anschlüsse an Zündschloss, Blinker und Masse.
Auf Amazon ansehen ↗ -
Digital-Multimeter
Zum Finden von Zündungsplus, Dauerplus und Masse.
Auf Amazon ansehen ↗
Als Amazon-Partner verdiene ich an qualifizierten Verkäufen.
Häufige Fragen
Welche Kabel hat ein Koso-Tacho? +
Fast alle Koso-Instrumente haben ein Stromkabel (Masse, Zündungsplus, je nach Modell Dauerplus und Tankgeber), ein Kontrollleuchtenkabel (Blinker, Fernlicht, Leerlauf, Öl) und ein Sensorkabel für den Radsensor. Modelle mit Drehzahlmesser haben zusätzlich eine Drehzahlleitung, die am Zündkabel oder an der Zündspule abgegriffen wird.
Wie stelle ich den Radumfang am Koso-Tacho ein? +
Beim DB-01R halten Sie Auswahl- und Einstelltaste 3 Sekunden gedrückt und gehen mit der Auswahltaste zum Reifenumfang (300 bis 2.500 mm). Beim XR-S und XR-SR geben Sie statt Millimetern einen Justiercode wie „1-48“ aus der Reifentabelle ein. Gespeichert wird beim XR-S durch Aus- und Einschalten der Zündung.
Warum zeigt mein Koso-Tacho keine Geschwindigkeit an? +
Meist steht der Sensor zu weit vom Magneten entfernt, der Magnet zeigt mit der falschen Seite zum Sensor oder der Sensorstecker sitzt nicht richtig. Prüfen Sie außerdem, ob Radumfang und Magnetzahl eingestellt sind. Beim DB-01R leuchtet die LED am aktiven Sensor, sobald er ein Signal erkennt.
Braucht ein Koso-Tacho eine ABE oder einen TÜV-Eintrag? +
Die Koso-Instrumente der DB-Serie haben eine Allgemeine Betriebserlaubnis (ABE 91398); laut Gutachten ist dann keine Abnahme nötig, wenn die Montageanleitung eingehalten wird. Entscheidend ist das KBA-Typzeichen auf dem Gehäuse Ihres Geräts. Fehlt es, brauchen Sie eine Einzelabnahme beim Prüfer.
Wo schließe ich den Drehzahlmesser beim Roller an? +
Bei CDI-Zündung kommt der Drehzahlsensor laut Koso an den Pluspol der Zündspule, bei Transistorzündung an den Minuspol. Beim XR-SR wird die Drehzahlleitung nur eng um das Zündkabel gewickelt und nicht elektrisch verbunden.
Das wird als Nächstes gefragt
Quellen
- KOSO DB-01R Digital LCD Meter, Anleitung (deutsch), Kapitel 2-1 bis 5, Scans unter /Koso/DB-01R-1.jpg bis DB-01R-6.jpg (abgerufen 08.11.2026)
- KOSO XR-S Digital LCD Meter, Instruction (englisch) mit Tire-Size Adjustment Reference, Scans unter /Koso/XR-S1.jpg und XR-S2.jpg (abgerufen 08.11.2026)
- KOSO XR-SA Anleitung (deutsch), Scans unter /Koso/XR-SA1.jpg und XR-SA2.jpg (abgerufen 08.11.2026)
- KOSO XR-SR Digital LCD Meter, Instruction (englisch) und deutsche Einstellanleitung, Scans unter /Koso/XR-SR1.jpg bis XR-SR6.jpg (abgerufen 08.11.2026)
- Gutachten Nr. 124KA0018, Nachtrag (05) nach § 22 StVZO zur ABE 91398, Geschwindigkeitsmesser KOSO DB-Serie, TÜV Rheinland / TÜV Saarland, https://cdn6.louis.de/certificate/TUD_ABE_DB_Serie_komplett.pdf (abgerufen 08.11.2026)
- § 19 StVZO – Erteilung und Wirksamkeit der Betriebserlaubnis, Bundesministerium der Justiz, https://www.gesetze-im-internet.de/stvzo_2012/__19.html (abgerufen 08.11.2026)
Keine Rechtsberatung. Angaben nach bestem Wissen zum genannten Stand; im Zweifel gilt der Gesetzestext.
