Die Rollerschaltpläne waren über Jahre die meistbesuchte Seite dieser Domain: Schaltpläne für diverse Motorroller, gesammelt von Speedmike, verlinkt aus Dutzenden Schrauber-Foren. Ein Teil der Originaldateien konnte aus dem Internet Archive geborgen werden und steht hier wieder bereit.
Geborgene Original-Schaltpläne

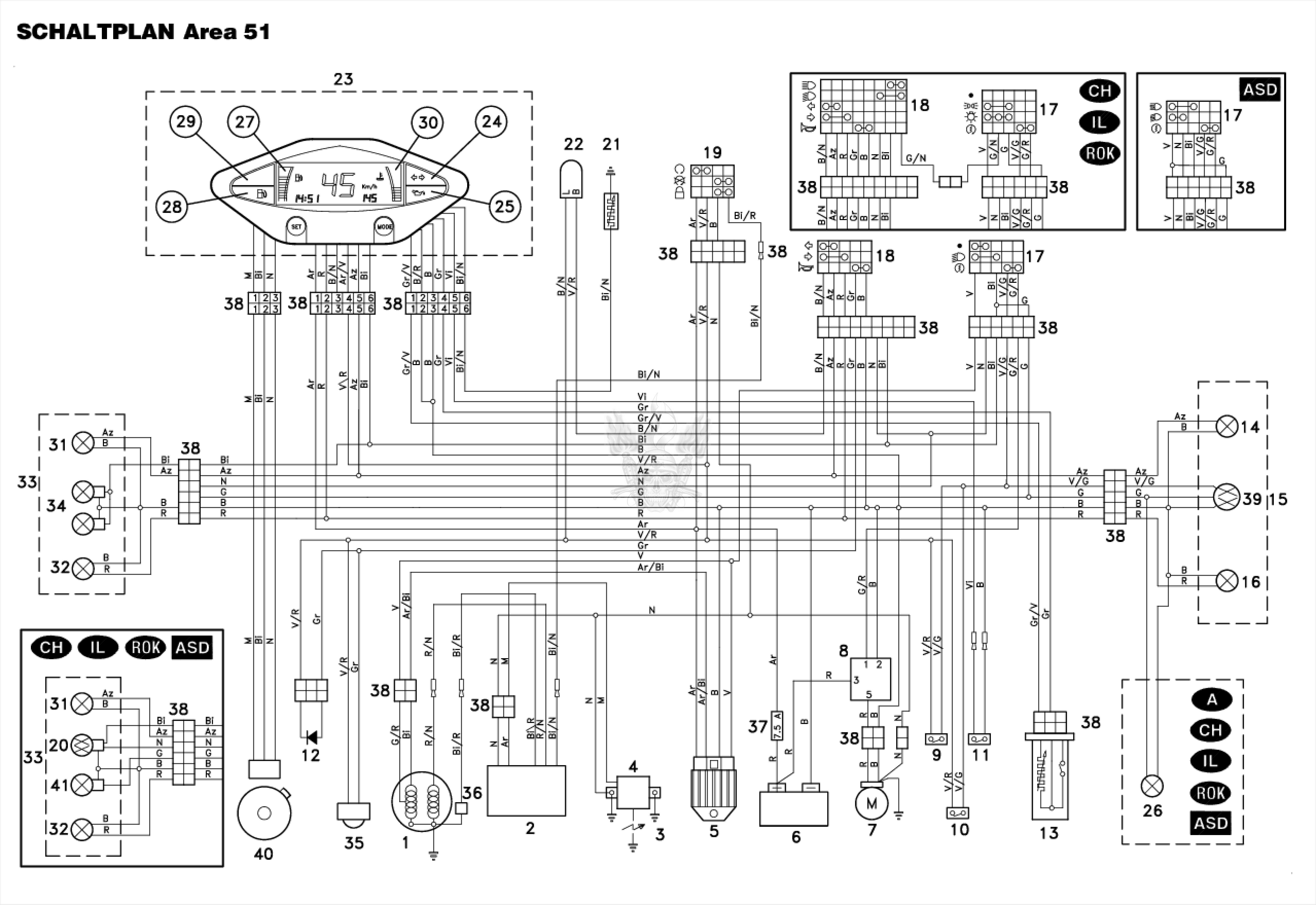

- Area 51 - Schaltplan

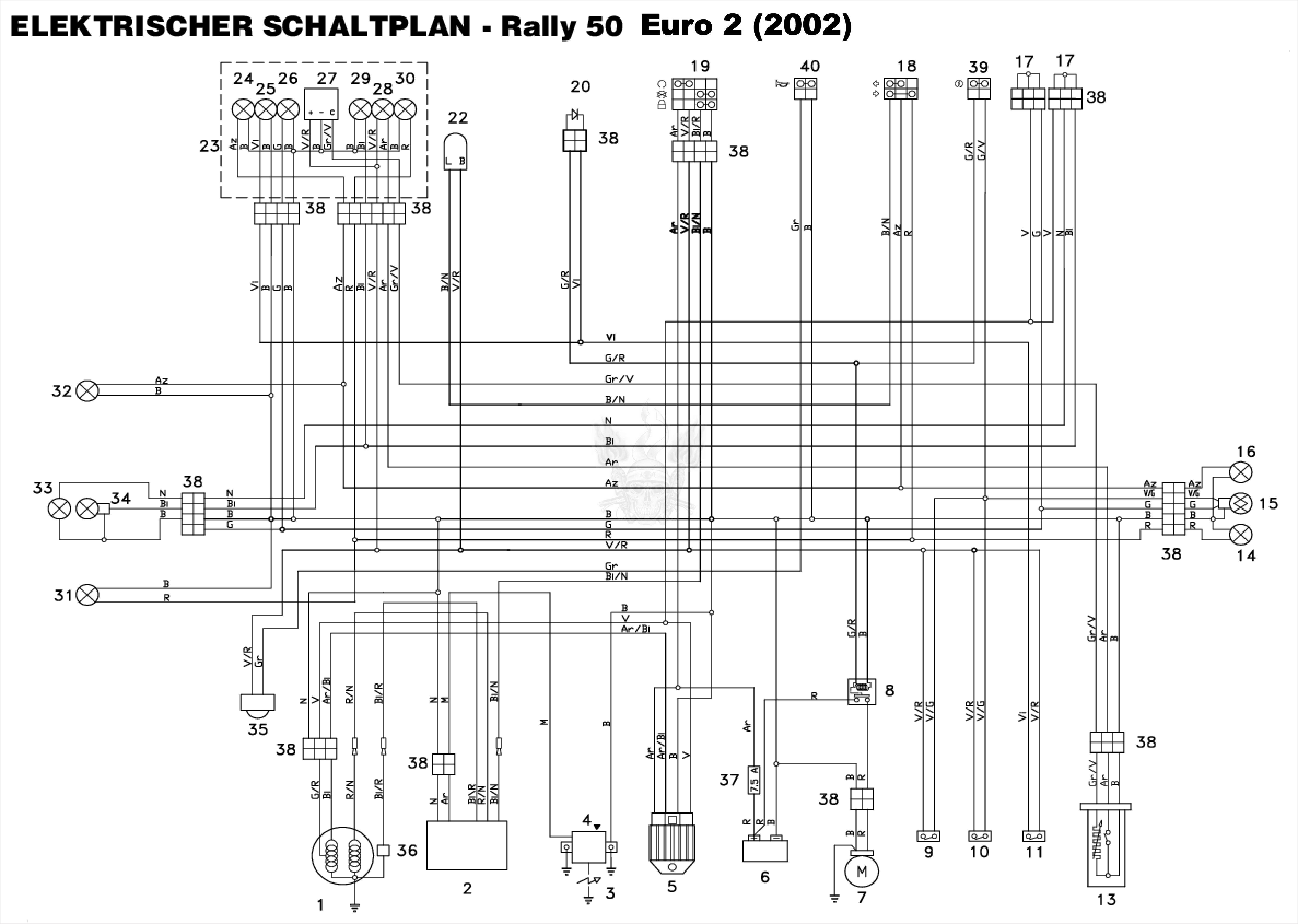

- Rally 50 Euro 2 - Schaltplan

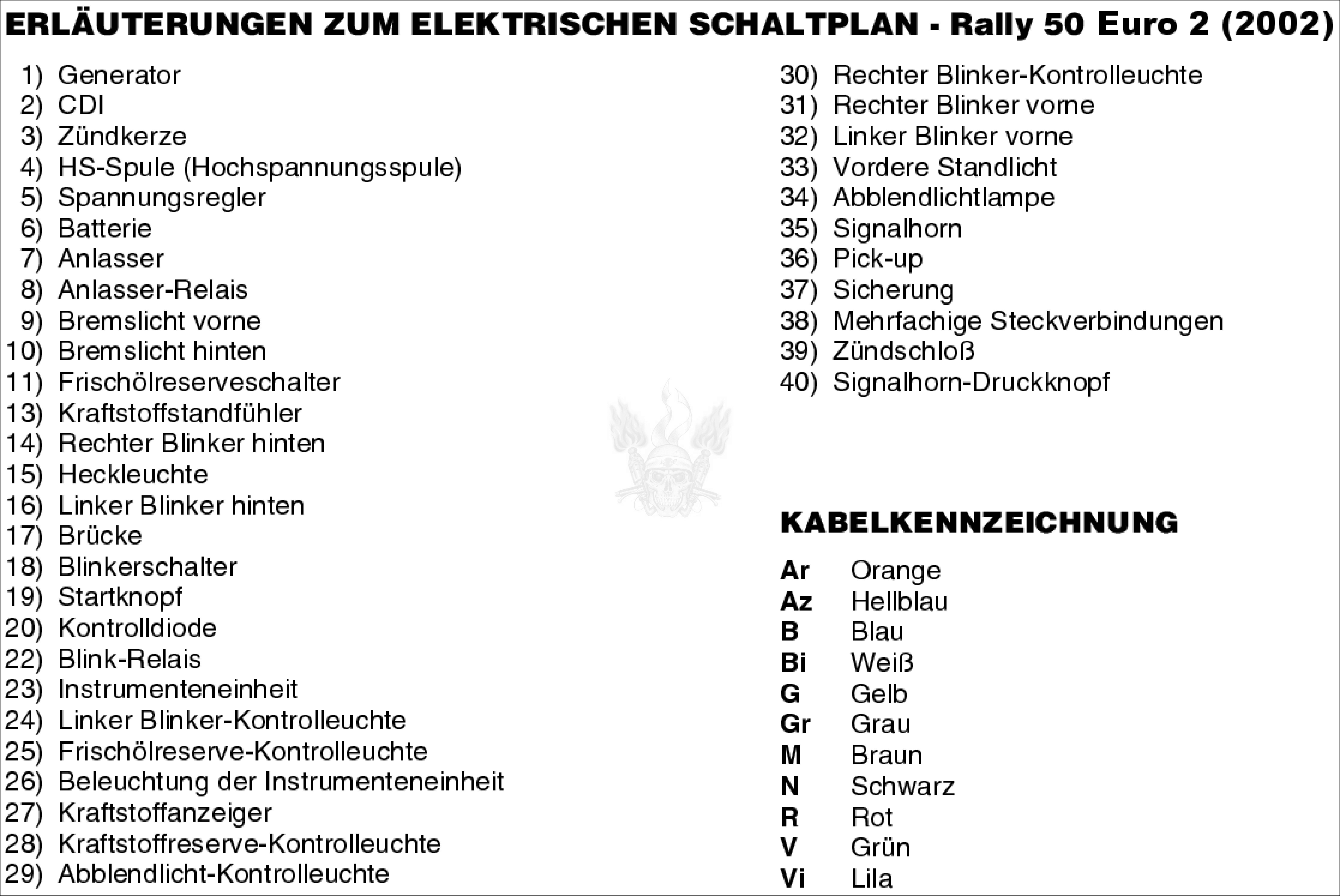

- Rally 50 Euro 2 - Legende

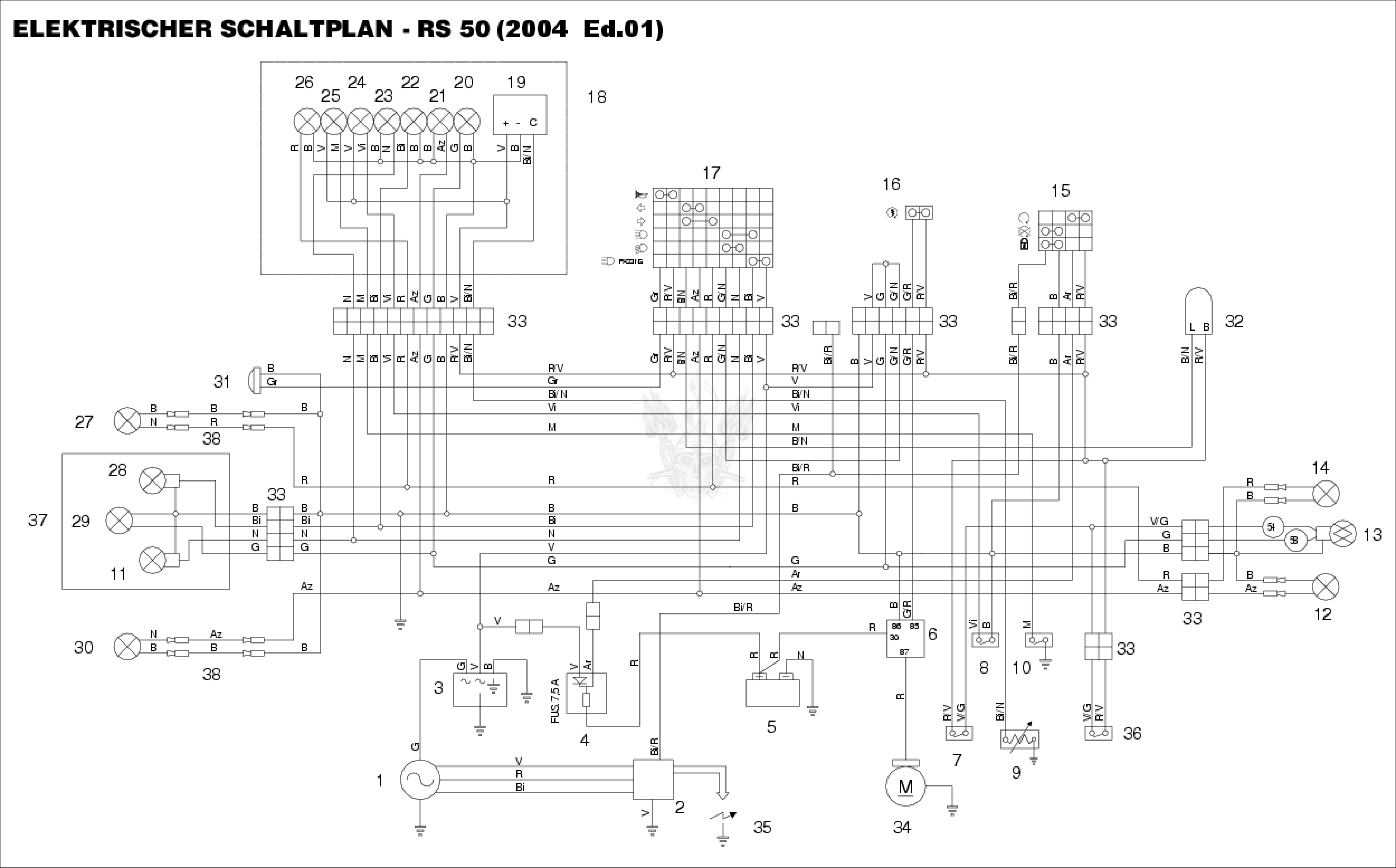

- RS50 Bj.04 (Ed.01) - Schaltplan

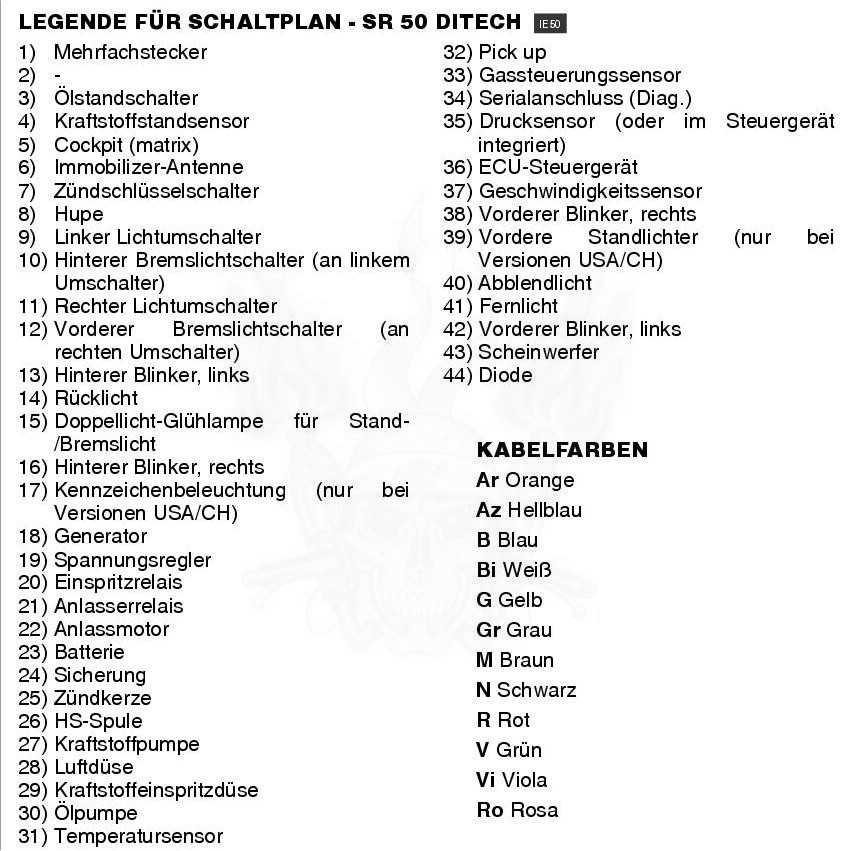

- SR50 Ditech - Legende

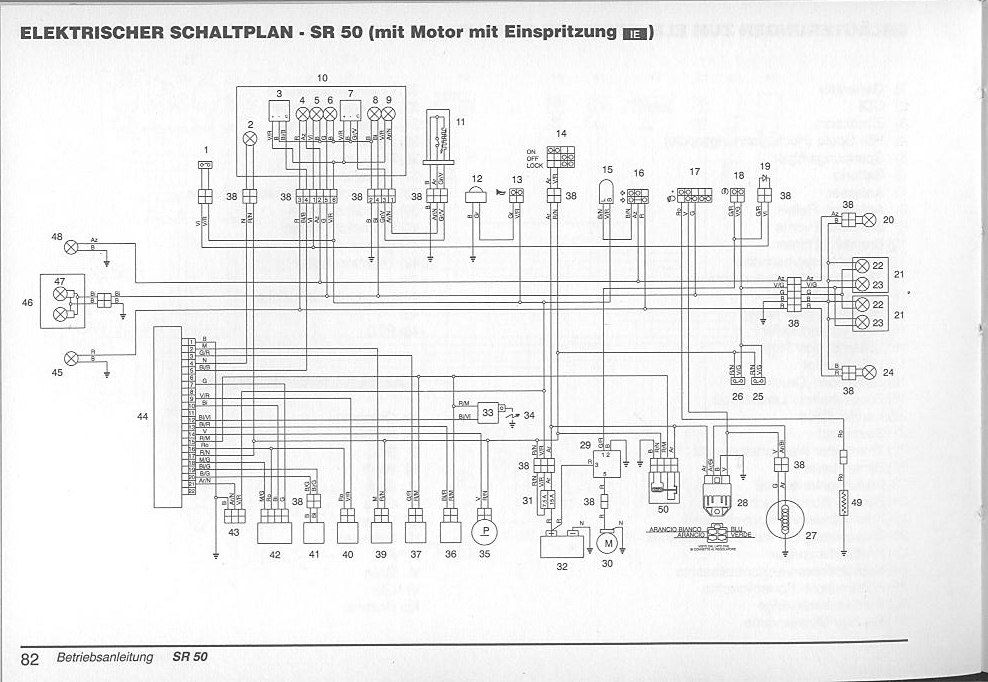

- SR50 Ditech BJ.03 - Schaltplan

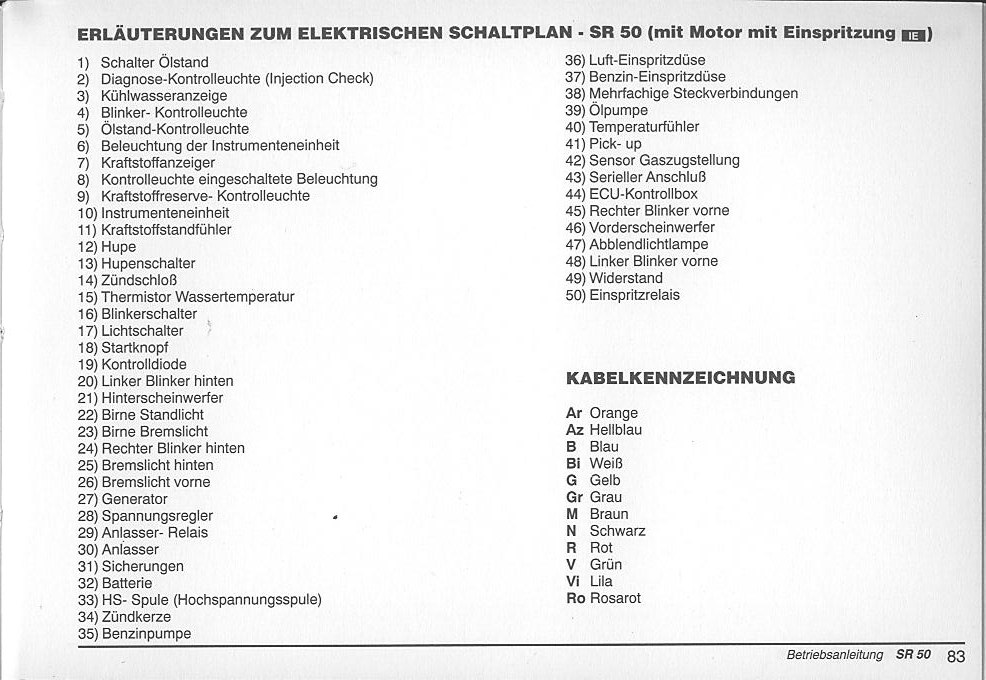

- SR50 Ditech Bj.03 - Legende

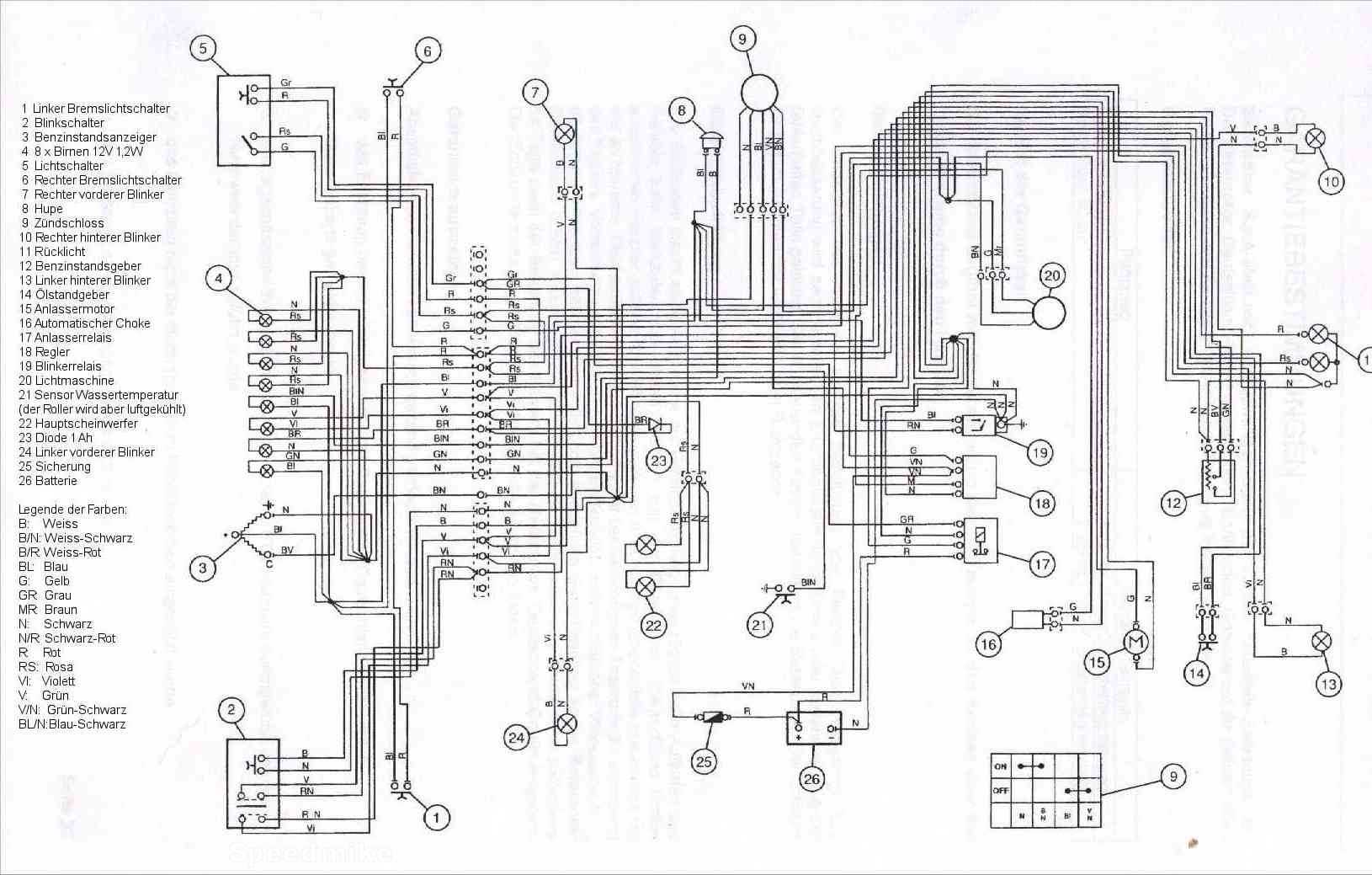

- Beta Arc - Schaltplan mit Legende

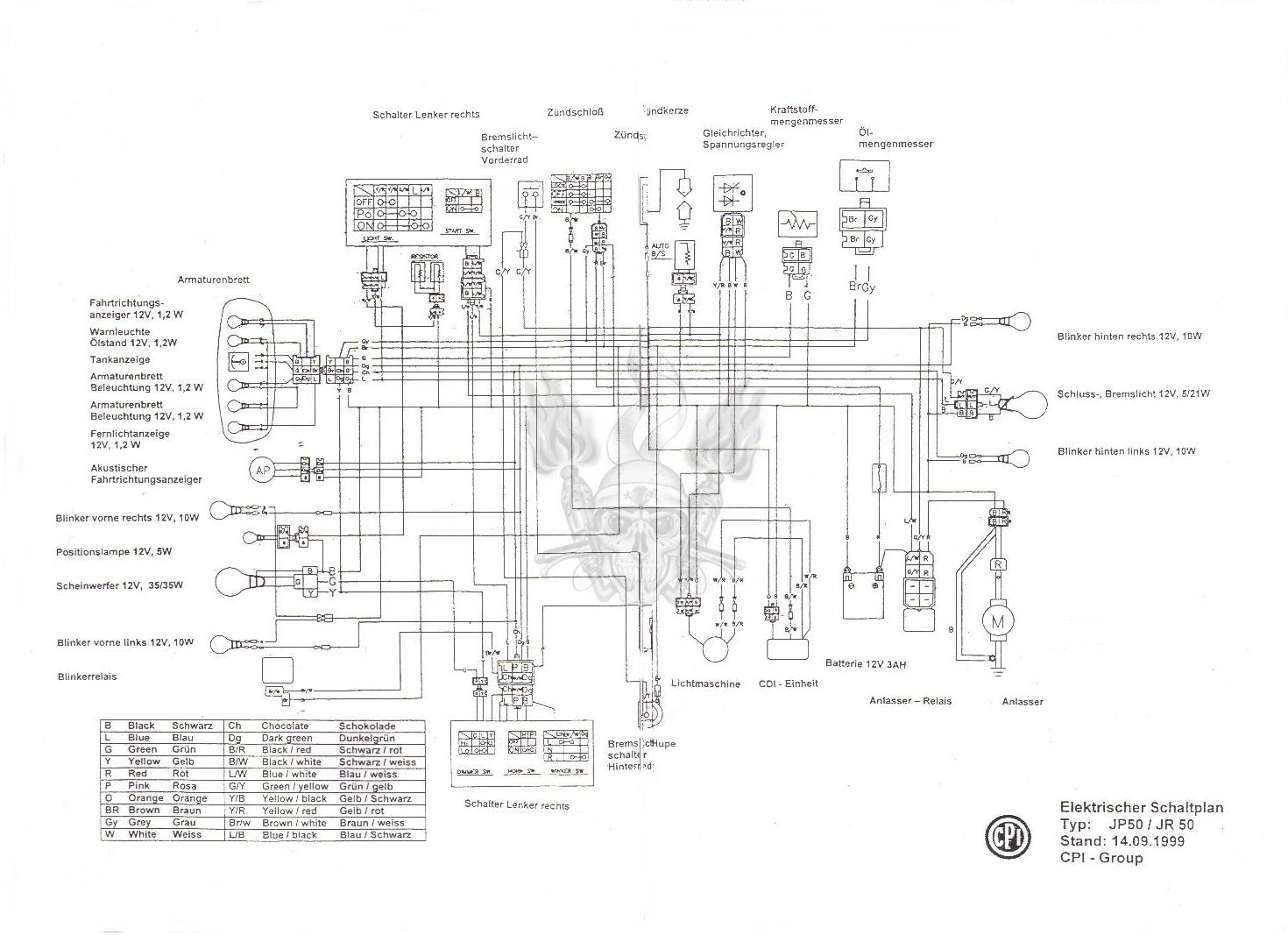

- CPI (JP50/JR50) - Schaltplan

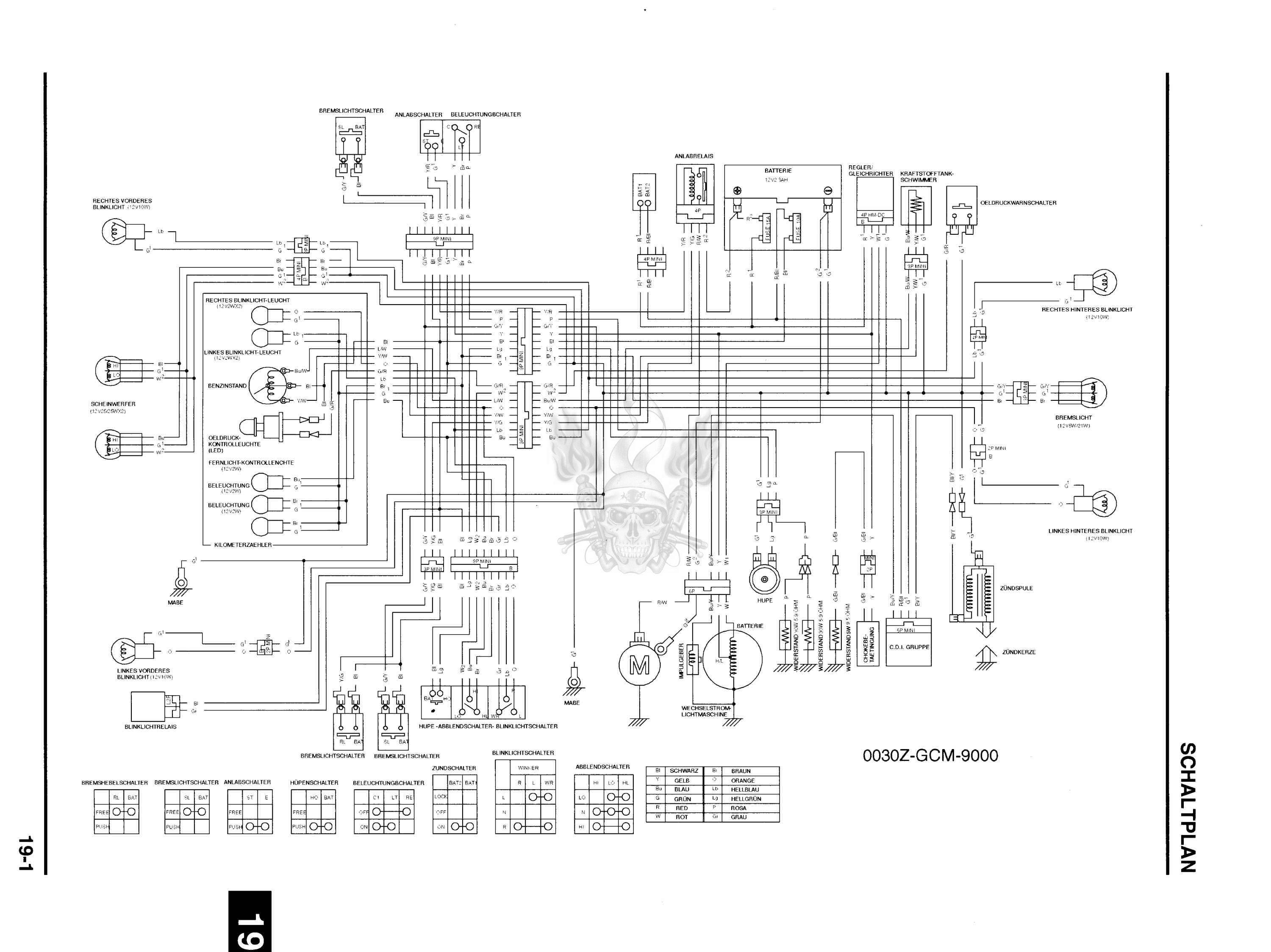

- Honda X8R-Schaltplan

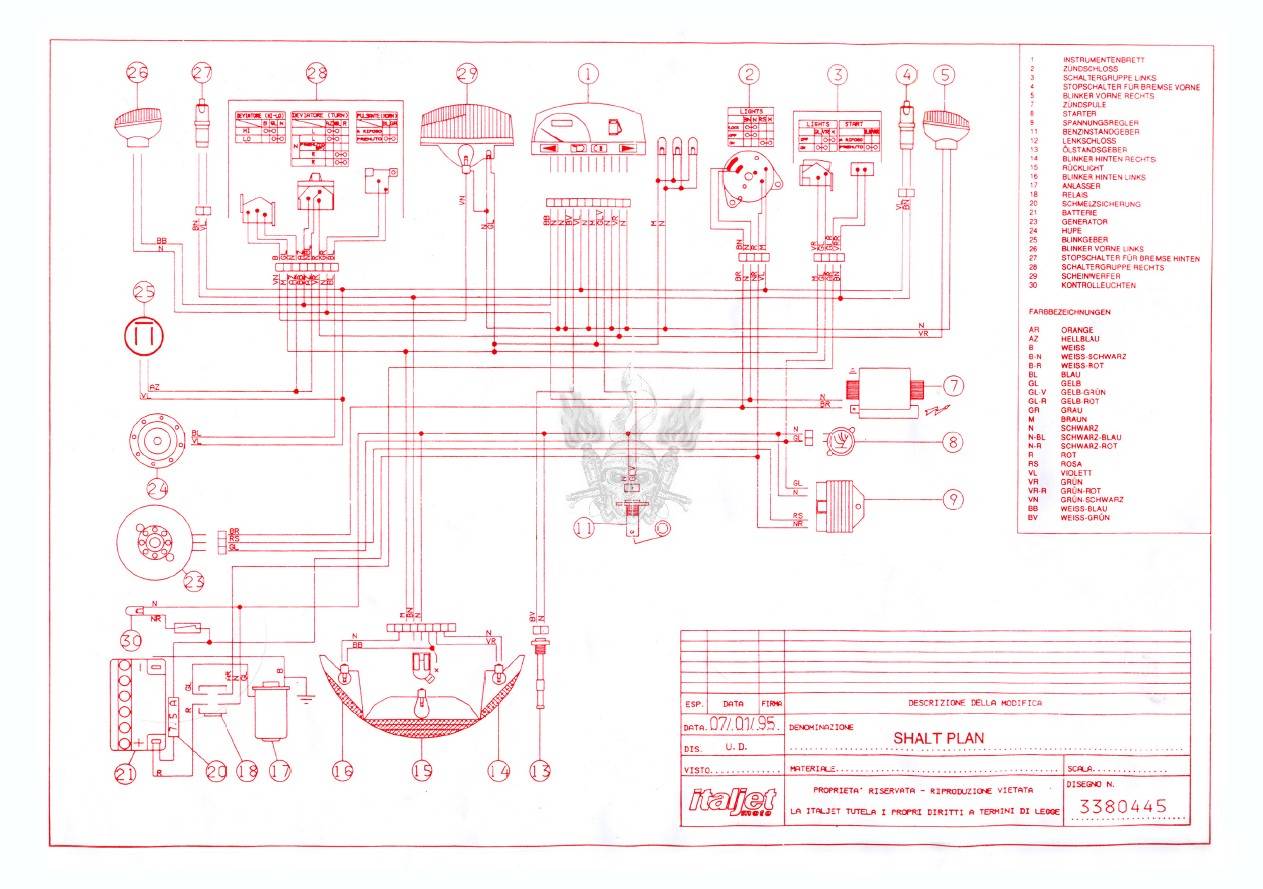

- Formula 50 - Schaltplan

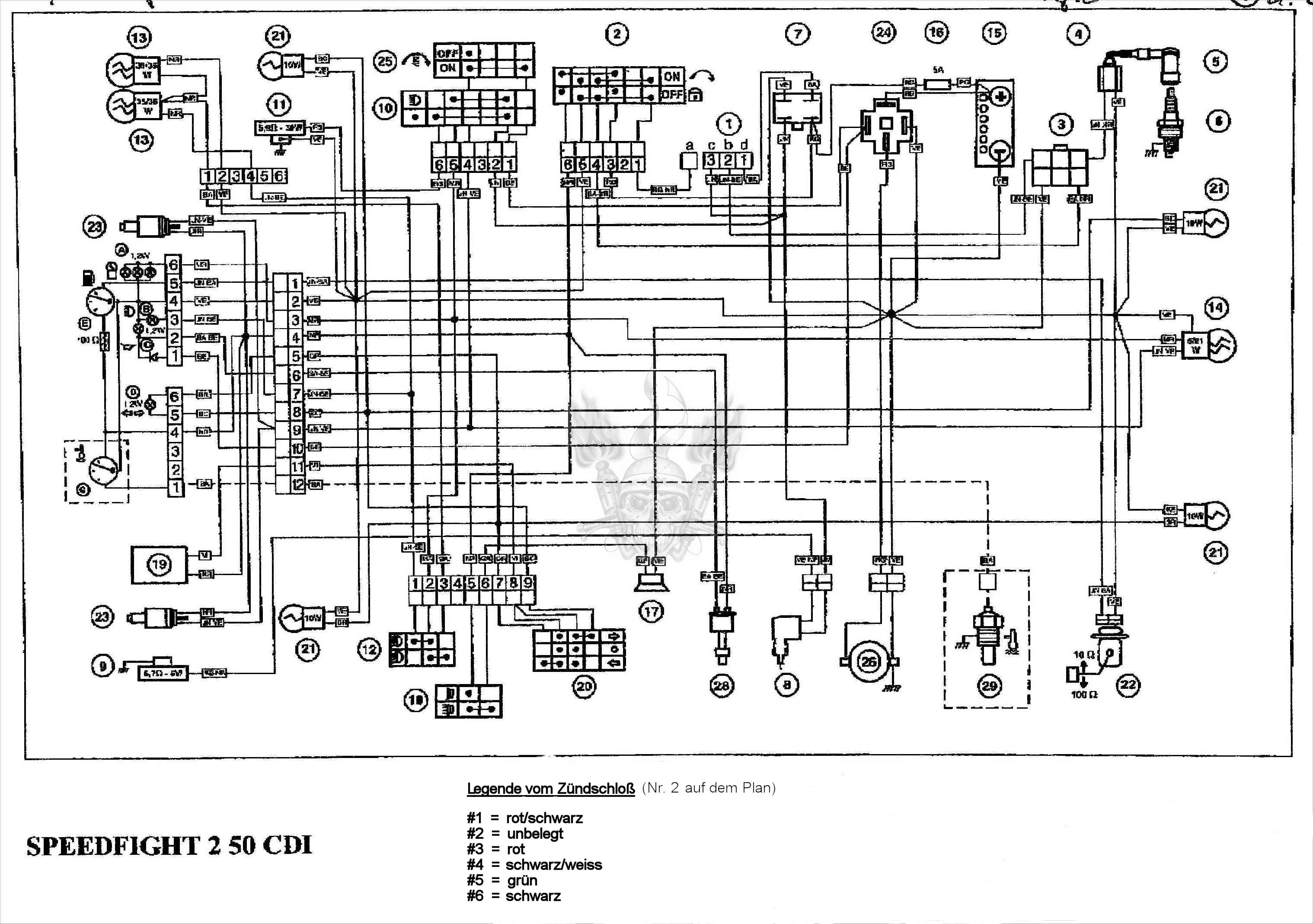

- Speedfight 2 - Schaltplan

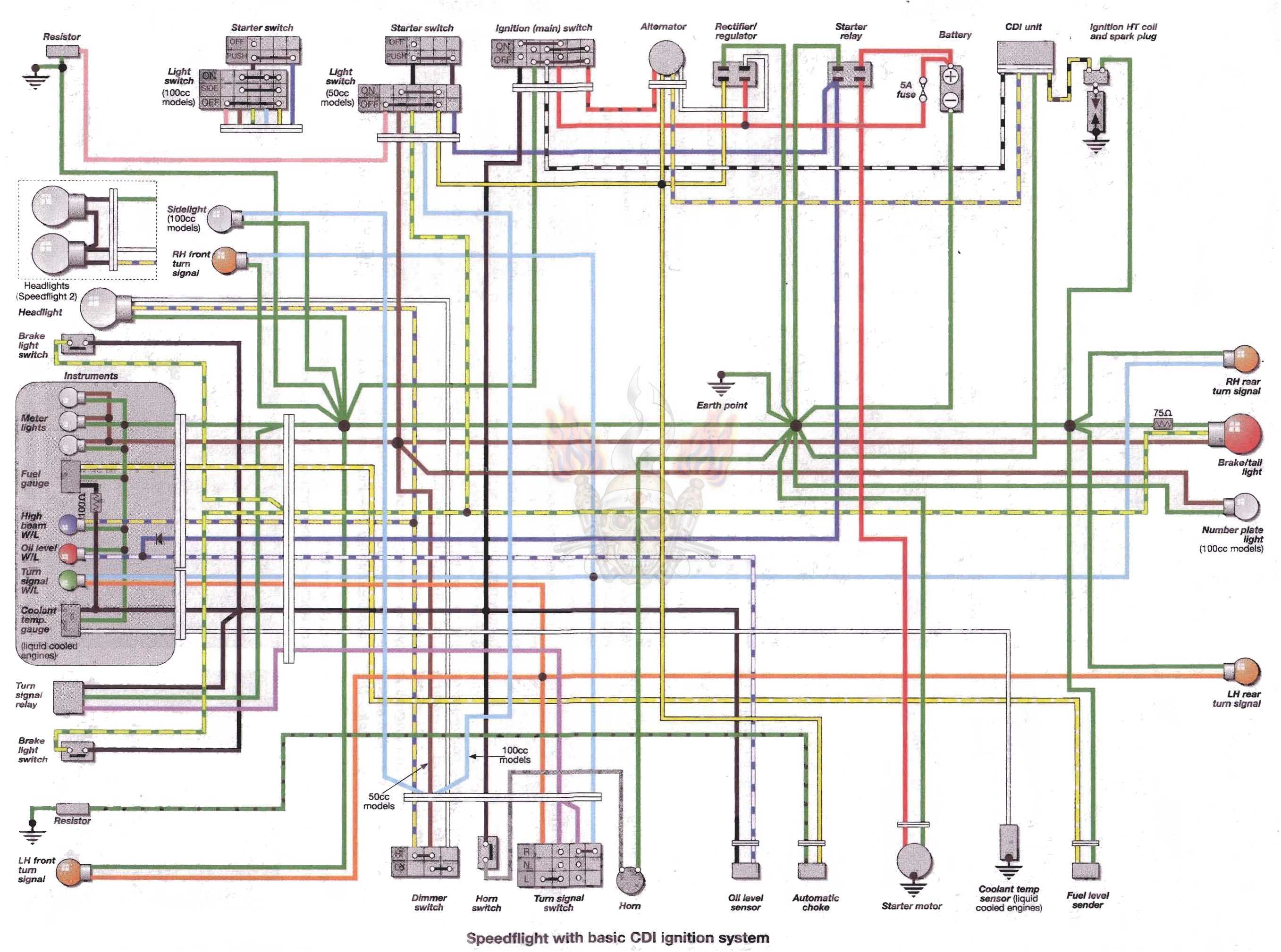

- Speedfight (mit einfacher CDI Zündanlage) - Schaltplan

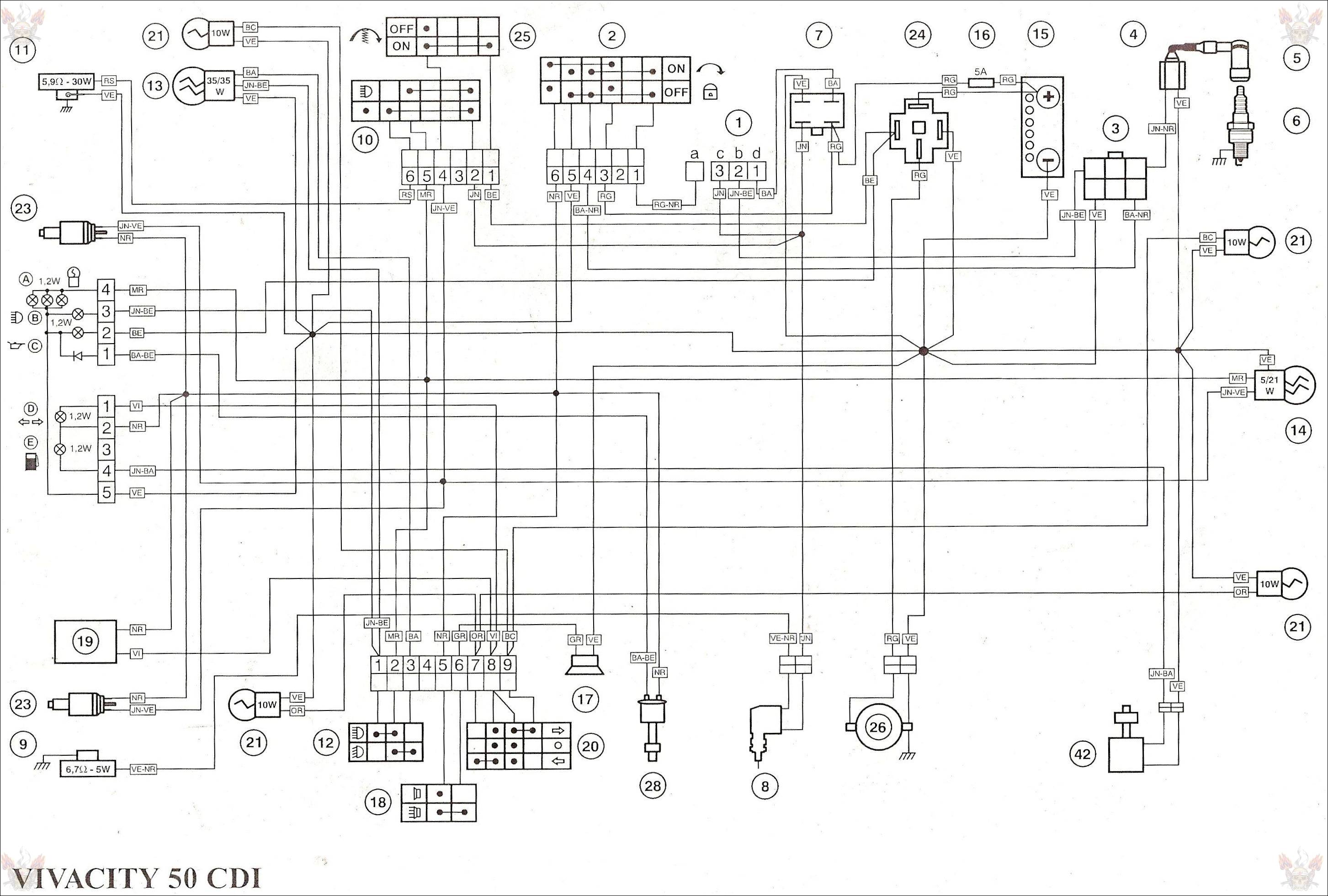

- Vivacity 50 - Schaltplan

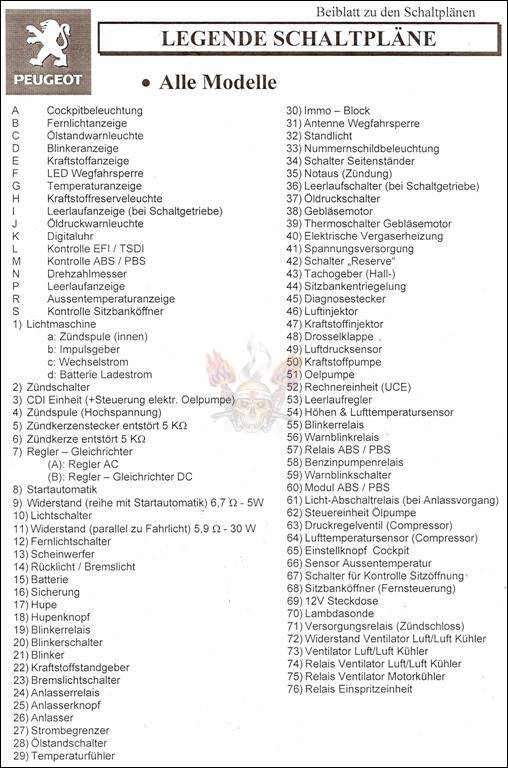

- Vivacity 50 - Legende

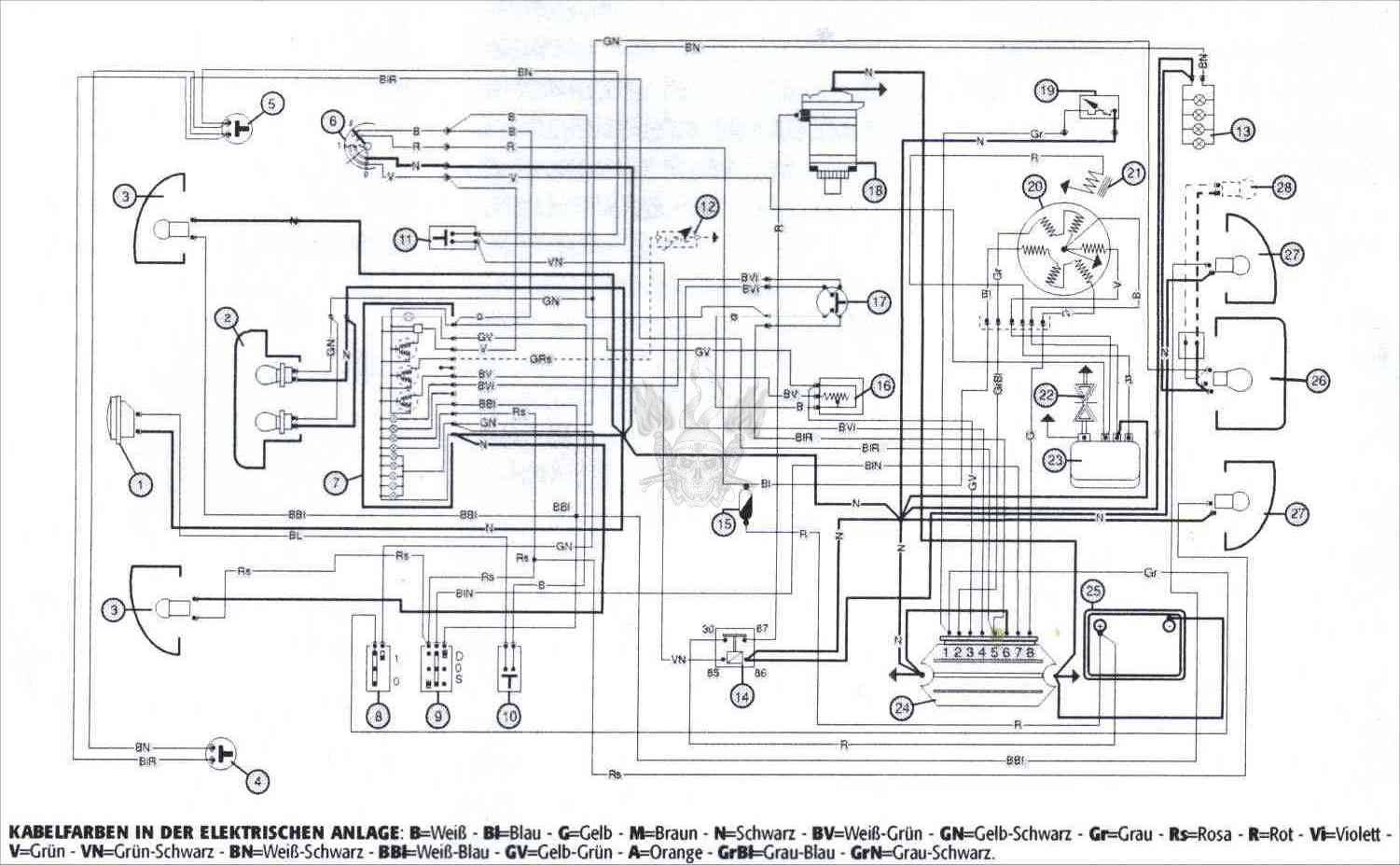

- NRG LC - Schaltplan

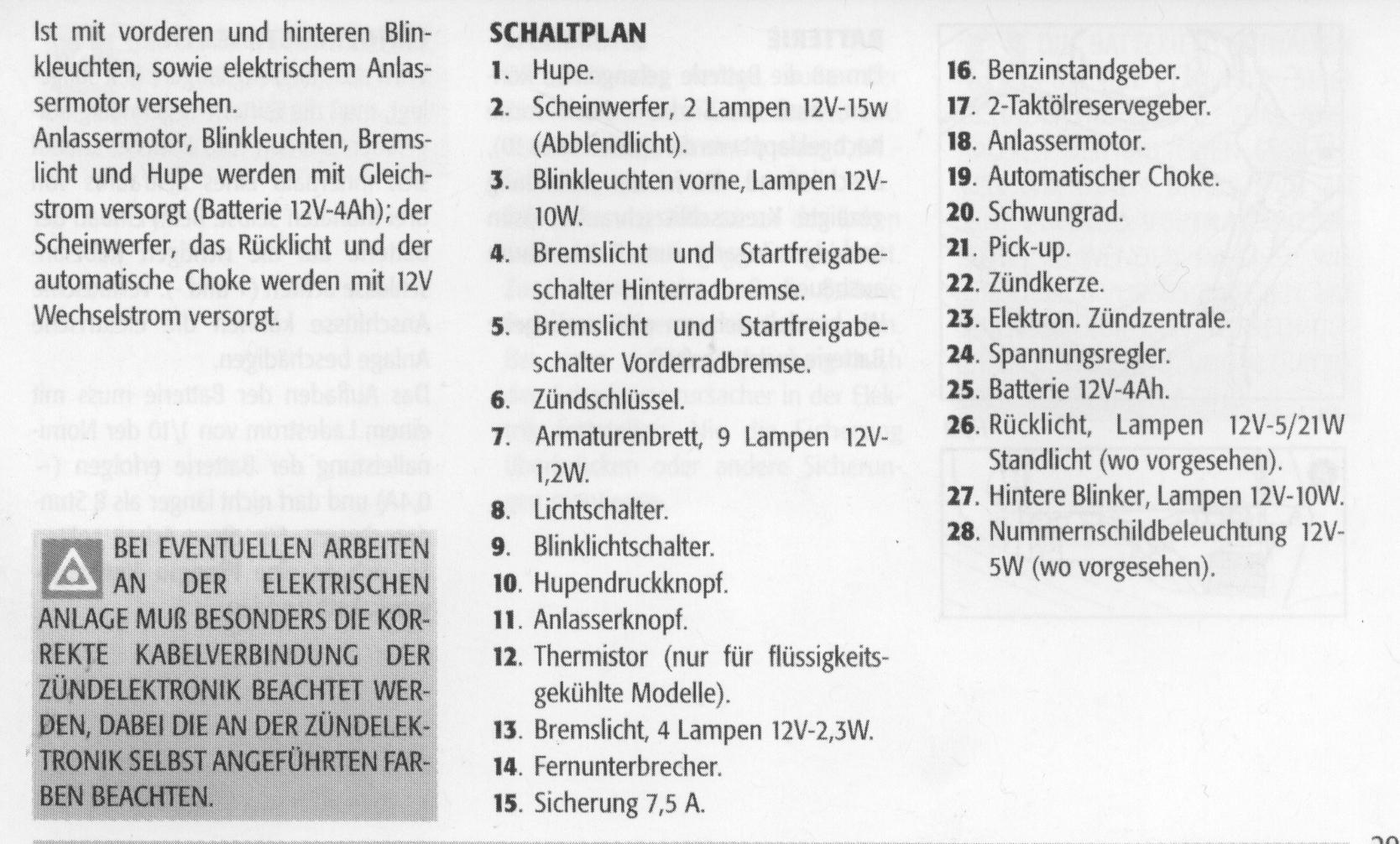

- NRG LC - Legende

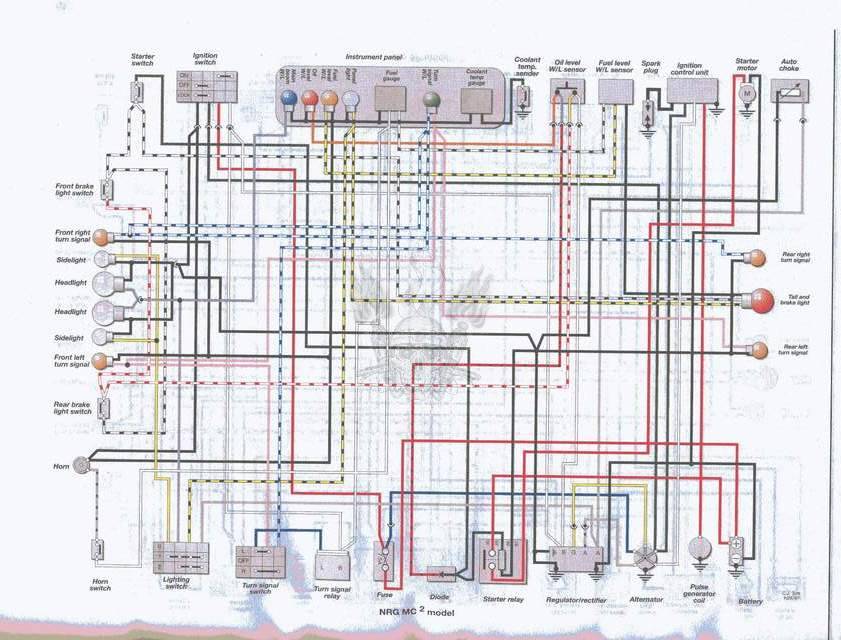

- NRG MC2 - Schaltplan

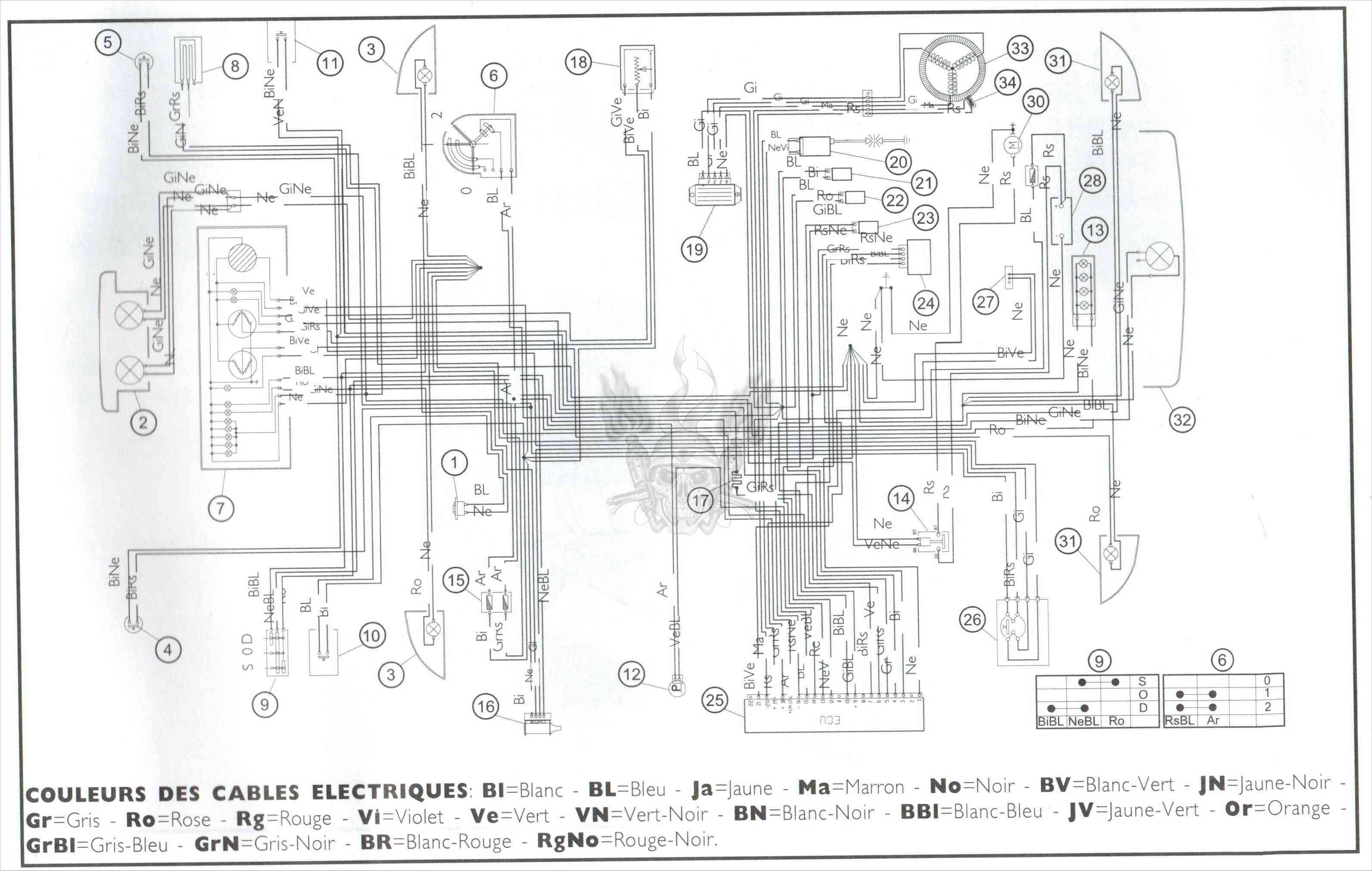

- NRG MC3 Purejet - Schaltplan

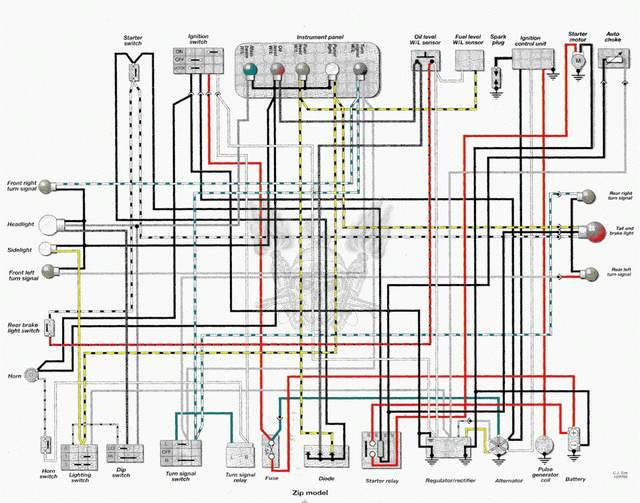

- Zip 50 - Schaltplan

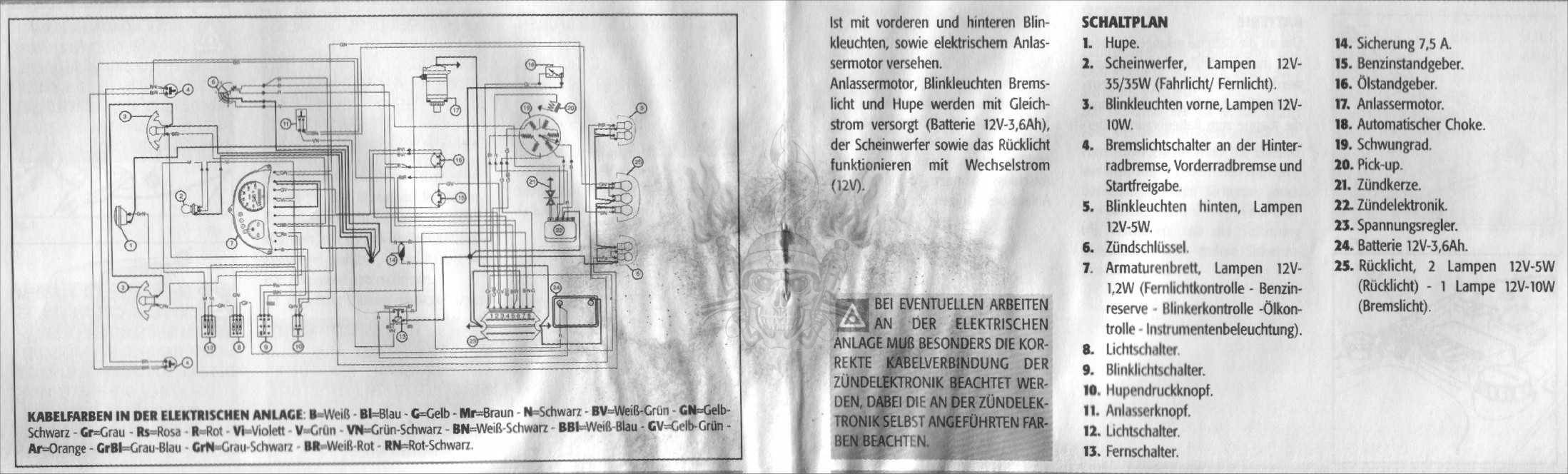

- Zip 2 Cat. - Schaltplan

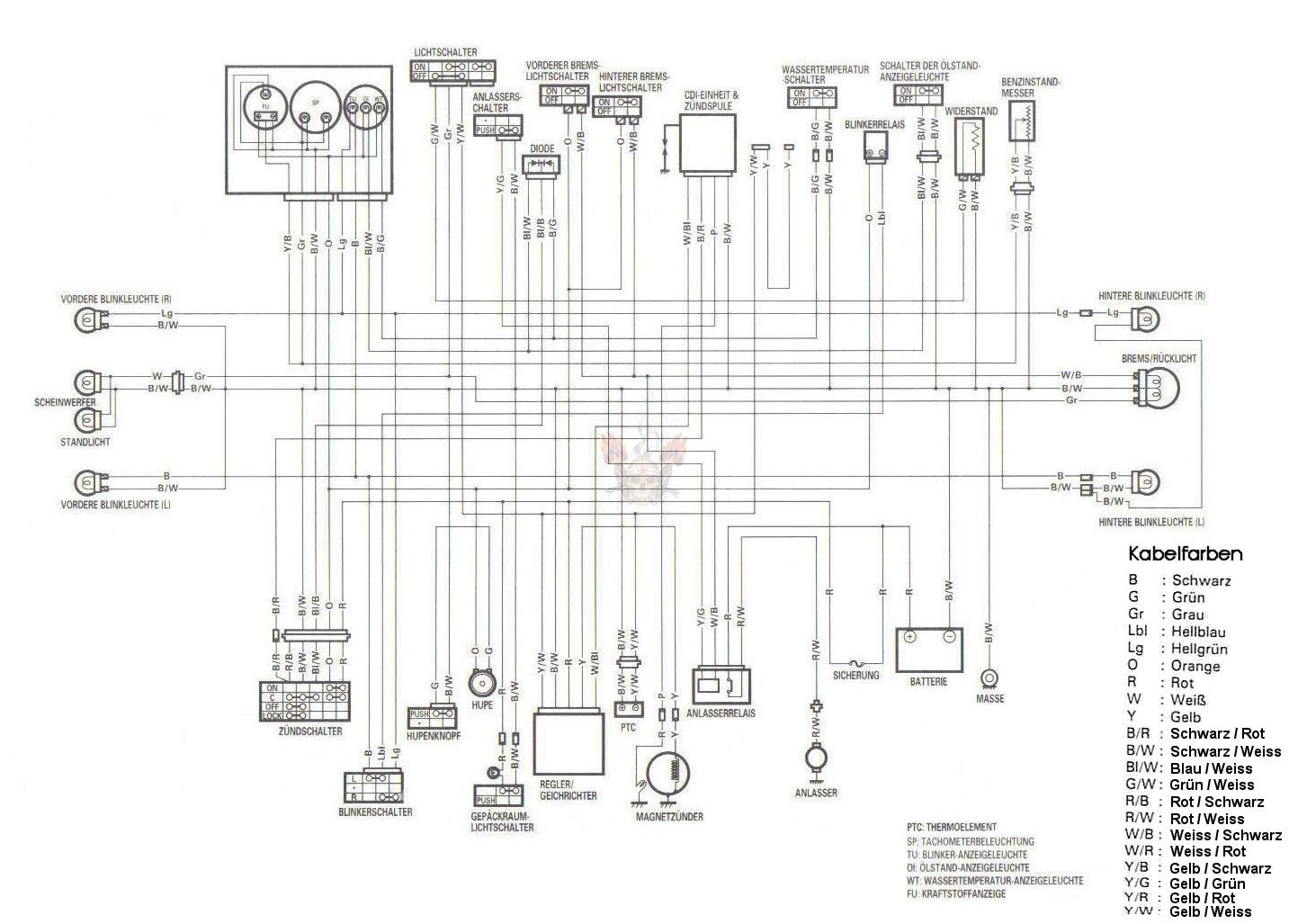

- Katana - Schaltplan

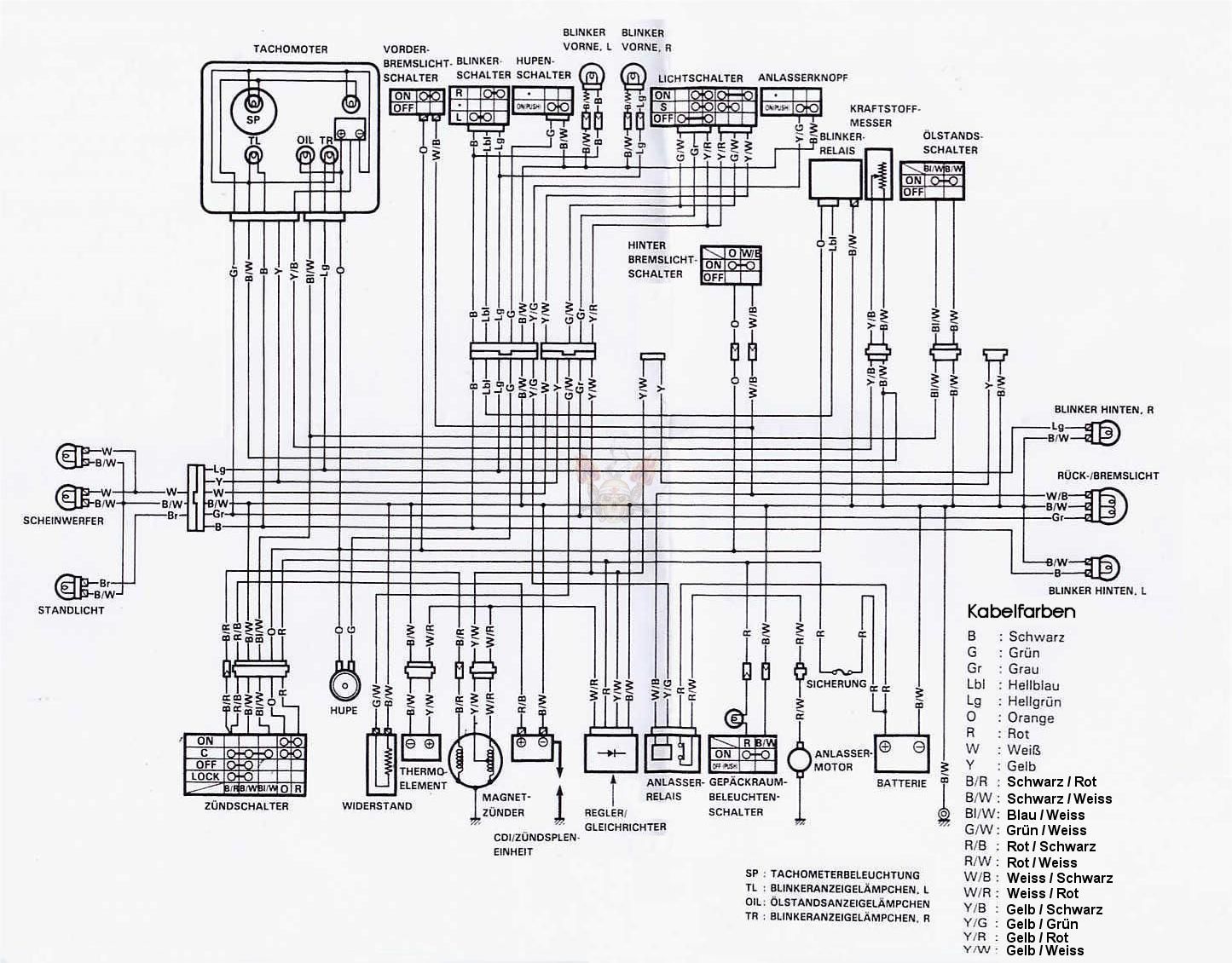

- AP 50 - Schaltplan

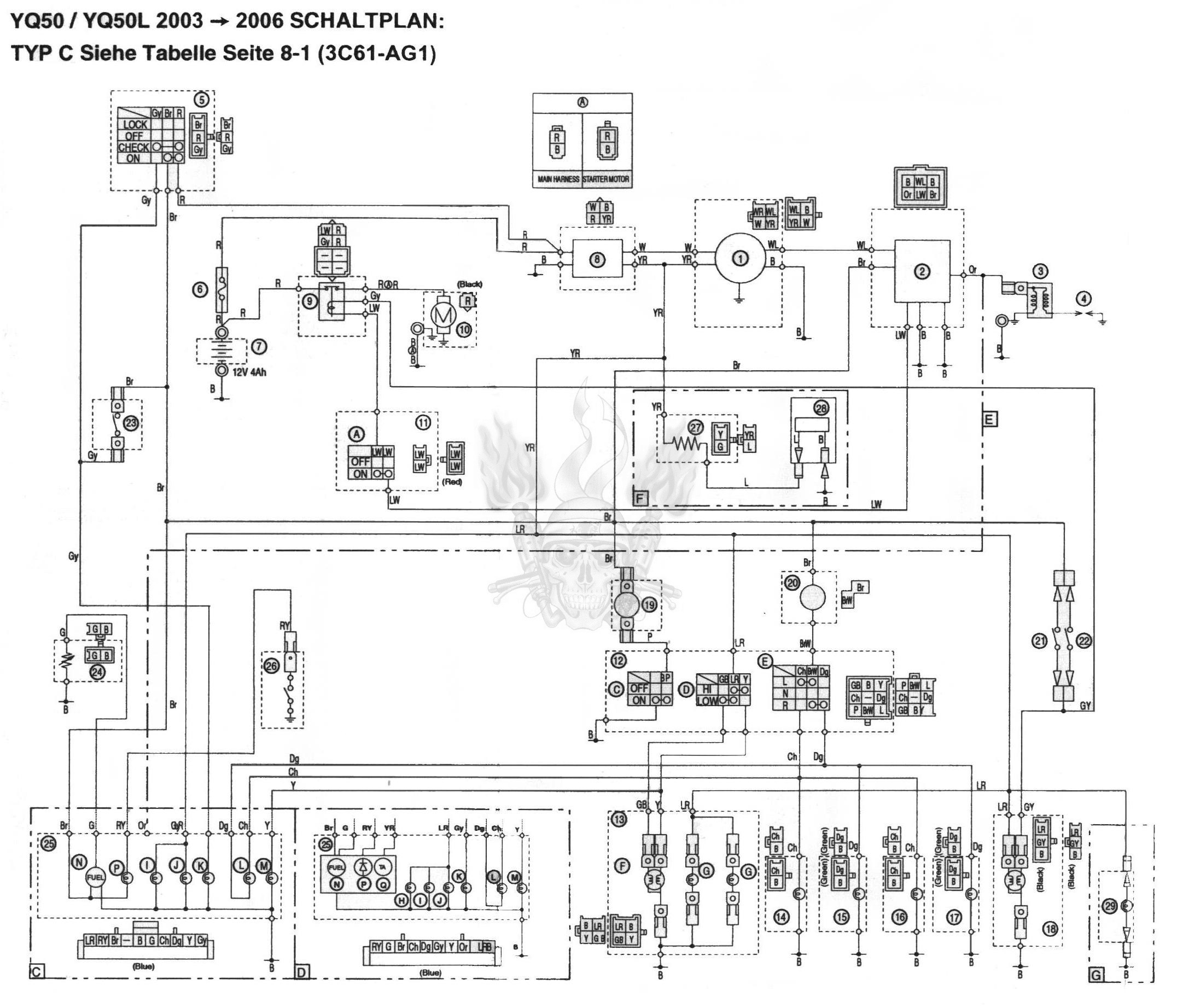

- Aerox/Nitro Bj.03-06 Schaltplan
.jpg){kind=link}
Koso-Unterlagen (PDF)
- Koso RX1N — Einbauanleitung (PDF)
- Koso RX1N — Bedienungsanleitung (PDF)
- Peugeot Speedfight 2 — Schaltplan (PDF)
Nicht mehr verfügbare Pläne
Diese Pläne standen im Original-Archiv, wurden vom Internet Archive aber nie gespeichert. Sie sind verschollen — wer eine Kopie besitzt, kann sie uns über das Kontaktformular schicken:
- Aerox/Nitro BJ.03-06 - Legende
- Aerox/Nitro-Legende
- Aerox/Nitro-Schaltplan
- Agility 50 - Schaltplan
- Amico 50 - Legende
- Amico 50 - Schaltplan
- Area 51 - Legende
- BW Bj.95 - Schaltplan
- Baotian QT-9 - Schaltplan
- Benelli 491 (Sport+GT) - Legende
- Benelli 491 (Sport+GT) - Schaltplan
- Bet & Win 50 - Schaltplan
- Beta Eikon - Legende
- Beta Eikon - Schaltplan
- DNA-Legende
- DNA-Schaltplan
- Dink 125 - Schaltplan
- Dink 125 Euro2 - Schaltplan
- Dink 250 - Schaltplan
- ET 2 (1) - Schaltplan
- ET 2 (2) - Schaltplan
- ET 2 (3) - Schaltplan
- ET 2 - Schaltplan
- ET 4 - Schaltplan
- F12 Phantom Bj01 - Schaltplan
- F15 - Schaltplan
- F15 Firefox - Legende und Kabelfarben
- F15 Firefox - Schaltplan
- F15 LC - Schaltplan
- Fever - Schaltplan
- Fizz 50 - Schaltplan
- Grand Dink 125-150 - Schaltplan
- Grand Dink 250 - Schaltplan
- Gulliver 50 AC (1995) - Legende
- Gulliver 50 AC (1995) - Schaltplan
- Gulliver 50 LC (1995) - Legende
- Gulliver 50 LC (1995) - Schaltplan
- Hexagon - Schaltplan
- JL50QT-5 - Schaltplan
- JOG (CS50) - Schaltplan
- Leonardo 125-150 - Legende
- Leonardo 125-150 - Schaltplan
- Mojito 50 (2002) - Legende
- Mojito 50 (2002) - Schaltplan
- Mojito 50 (2004) - Legende
- Mojito 50 (2004) - Schaltplan
- Mojito 50 Custom (2005/06) - Legende
- Mojito 50 Custom (2005/06) - Schaltplan
- Ovetto / Neos - Schaltplan
- PK 50 Automatik - Schaltplan
- People 50 S - Schaltplan
- People S 50 (4T) - Schaltplan
- Predator O² - Schaltplan
- Quartz 50 - Schaltplan
- RS50 Bj.01 - Legende
- RS50 Bj.01 - Schaltplan
- RS50 Bj.04 (Ed.01) - Legende
- RS50 Bj.04 - Legende
- RS50 Bj.04 - Schaltplan
- RX 50 Bj.01 - Schaltplan
- RX50 Bj.01 - Legende
- RX50 Bj.02 - Legende
- RX50 Bj.02 - Schaltplan
- RX50 Bj.04 (Ed.01) - Legende
- RX50 Bj.04 (Ed.01) - Schaltplan
- RX50 Bj.04 - Legende
- RX50 Bj.04 - Schaltplan
- RX50 Racing Bj.04 (Ed.01) - Schaltplan
- RX50 Racing Bj.04 (Ed.02) - Legende
- RX50 Racing Bj.04 (Ed.02) - Schaltplan
- Rally 50 Bj.95 - Legende
- Rally 50 Bj.95 - Schaltplan
- Rex Silverstreet - Schaltplan
- Runner (Bj.99) - Legende
- Runner (Bj.99) - Schaltplan
- Runner (Bj.99) - Schaltplan (im Posterformat als PDF)
- Runner FX/FXR - Schaltplan
- SF 50 - Schaltplan
- SKR 125-150 - Schaltplan
- SR 50 AC/LC - Schaltplan
- SR125-150 - Legende
- SR125-150 - Schaltplan
- SR50 Bj.00 - Legende
- SR50 Bj.00 - Schaltplan
- SR50 Bj.02 - Legende
- SR50 Bj.02 - Schaltplan
- SR50 Bj.04 - Legende
- SR50 Bj.04 - Schaltplan
- SR50 Ditech - Schaltplan
- SR50 Ditech BJ.04 - Schaltplan
- SR50 Ditech Bj.04 - Legende
- SR50 Einspritzer Bj.02 - Legende
- SR50 Einspritzer Bj.02 - Schaltplan
- SR50 Purejet BJ.04 - Schaltplan
- SR50 Purejet Bj.04 - Legende
- Scooter 50 - Schaltplan
- Sfera 125 (4-Takt) - Schaltplan
- Sfera 125 - Schaltplan
- Sfera 50 (Serie 1) - Schaltplan
- Sfera 50 - Schaltplan
- Sfera 50 RST - Schaltplan
- Sfera 80 (Serie1) - Schaltplan
- Sfera 80 - Schaltplan
- Skipper - Schaltplan
- Sonic 50 Bj.02 - Legende
- Sonic 50 Bj.02 - Schaltplan
- Speedfight (mit ACI100 Zündanlage) - Schaltplan
- Speedfight (mit AEC400 Zündanlage) - Schaltplan
- Speedfight 2 - Legende
- Stryker 125 - Schaltplan
- Super 8 (Euro 2) - Schaltplan
- Super 9 AC/LC - Schaltplan
- Super Fancy - Schaltplan
- TPH 50-80 - Schaltplan
- Top Boy - Schaltplan
- Typhoon 125 - Schaltplan
- Vamos (Bj.94) - Legende
- Vamos (Bj.94) - Schaltplan
- Vitality 50 2T - Schaltplan
- Vitality 50 4T - Schaltplan
- Yup 50 - Schaltplan
- Zest 50 - Schaltplan
- Zip 50 SSL - Schaltplan
Moderne Bordelektrik von E-Scootern behandelt der Ratgeber Bordelektrik, Batterie & Strom.
Historischer Inhalt
Diese Seite gehört zum restaurierten Roller-Elektrik-Archiv von scooter-elektrik.de (Benzinroller-Ära, ca. 2002–2016). Die Inhalte sind aus dem Internet Archive geborgen und werden unverändert als Referenz bereitgestellt — alle Angaben ohne Gewähr, Arbeiten an der Fahrzeugelektrik auf eigenes Risiko. Die Geschichte der Seite: Von der Roller-Elektrik zur E-Scooter-Beratung. Moderne Grundlagen: Bordelektrik, Batterie & Strom am E-Scooter.
